รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไขพิเศษ: | ขึ้นอยู่กับลูกค้า | แตะตัวเปลี่ยน: | ควบคุมแรงดันขาออก |
|---|---|---|---|
| สิ่งแวดล้อม: | กลางแจ้ง | หม้อแปลงไฟฟ้า: | น้ำมันหม้อแปลง |
| จัดอันดับความถี่: | 50 | ระดับความสูง: | <1,000 เมตร (เหนือระดับน้ำทะเล) |
| แสงสูง: | สถานีจ่ายไฟย่อย,สถานีย่อยหม้อแปลงบรรจุ |
||

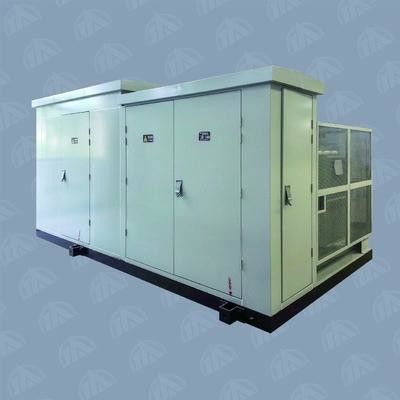

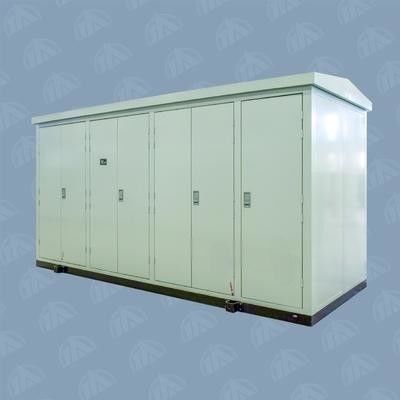

พลังงานลม / สถานีบรรจุหม้อแปลงไฟฟ้าระบบ PV / สถานีจ่ายพลังงานย่อย
ข้อมูลทั่วไป:
YBT13 ซีรีส์ PV และพลังงานลมสถานีย่อยพิเศษได้รับการวิจัยโดย บริษัท ของเราเพื่อตอบสนองความต้องการของพลังงานลมและไฟฟ้าโซลาร์เซลล์รุ่นผลิตภัณฑ์มีรูปลักษณ์แปลกใหม่โครงสร้างกะทัดรัดประสิทธิภาพที่เชื่อถือได้บำรุงรักษาง่าย ฯลฯ
คุณสมบัติ:
1. โครงสร้างสิ่งที่ส่งมาด้วย
เฟรมของสถานีย่อย: เหล็กช่องและเหล็กมุม
ข สิ่งที่แนบมาด้วย : แผ่นเหล็กรีดเย็น, แผ่นสแตนเลส, แผ่นสีคอมโพสิตหรือแผ่นโลหะผสมอลูมิเนียม
ค แผ่นเหล็กถูกใช้เพื่อแยกแต่ละอ่าวและติดตั้งอุปกรณ์ให้แสงสว่าง
d หลังคา: โครงสร้างสองชั้นเพื่อป้องกันการแผ่รังสีความร้อนได้อย่างมีประสิทธิภาพ
อี ห้องหม้อแปลงแบ่งออกเป็นแบบเปิดและแบบปิดหม้อน้ำตั้งอยู่กลางแจ้งสำหรับโครงสร้างแบบเปิดในขณะที่โครงสร้างแบบปิดมีห้องแยกต่างหากที่มีอุปกรณ์ระบายอากาศอัตโนมัติเพื่อควบคุมอุณหภูมิในห้องหม้อแปลง
ฉ ประตูที่อยู่อาศัย: แถบปิดผนึกชนิดอุณหภูมิต่ำซึ่งสามารถบรรลุผลการปิดผนึกที่ดีภายใต้สภาพแวดล้อมที่มีอุณหภูมิต่ำ
ก. สีบนพื้นผิวของสถานีย่อยนั้นถูกทาด้วยการอบวานิชในอุณหภูมิสูงเพื่อให้สามารถชะลอการเสื่อมสภาพที่เกิดจากรังสีอัลตราไวโอเลตได้อย่างมีประสิทธิภาพ
2. หน่วย HV
1. M รวมชุดต่าง ๆ ตามคำขอของผู้บริโภคซึ่ง ได้แก่ สวิตช์เกียร์ HXGT16-40.5, XGT5-40.5 และ HXGT10-40.5
2. สวิตช์ HXGT16-40.5 พร้อมกับ FT16-40.5R ประเภทโหลดสวิตช์ฟิวส์รวมสวิตช์สำหรับพลังงานลมและพลังงานไฟฟ้าโซลาร์เซลล์
ค สวิตช์ XGT5-40.5 พร้อมกับเบรกเกอร์ VT16-40.5
d สวิตช์มีฟังก์ชั่นที่สมบูรณ์สำหรับการป้องกันการทำงานผิดพลาดเพื่อความปลอดภัยในการใช้งานและการบำรุงรักษา
3. หน่วยหม้อแปลง
หม้อแปลงไฟฟ้าใช้หม้อแปลงแบบจุ่มน้ำมัน S11 หรือหม้อแปลงชนิดแห้ง SCB11
ข การระบายอากาศตามธรรมชาติเป็นสิ่งที่ดีในห้องหม้อแปลงหรืออุณหภูมิในห้องหม้อแปลงสามารถลดลงได้ด้วยการอ่อนเพลียของลมด้วยพัดลมควบคุมอัตโนมัติ
ค การเชื่อมต่อที่อ่อนนุ่มนั้นถูกใช้ระหว่างเทอร์มินัลด้าน LV และบัสบาร์ซึ่งสามารถป้องกันบูช LV ของหม้อแปลงจากแรงกระแทกและการรั่วไหลของน้ำมันได้อย่างมีประสิทธิภาพ
4. หน่วย LV
LV สวิตช์เกียร์ใช้สมาร์ทซีรีส์ TANW1 ซีรีย์ CB และ TANM1 MCCB หรือซีบีที่ผลิตโดยผู้ผลิตที่ได้รับมอบหมายตามคำขอของลูกค้า
ข รูปแบบผ้าม่านสามารถออกแบบตามความต้องการของผู้ใช้
5. หน่วยการกระจายเครือข่ายอัตโนมัติ
อุปกรณ์ปลายทางอัตโนมัติเป็นแบบ TA-D20 จาก Tianan Group การออกแบบได้รับการปรับให้เหมาะสมหลังจากคำนึงถึงสภาพแวดล้อมที่รุนแรงสำหรับการทำงานของสถานีย่อยพลังงานลม
ข ผลิตภัณฑ์ที่มีความสามารถที่แข็งแกร่งในการปรับอุณหภูมิ, ฟังก์ชั่นการสื่อสารของเครือข่ายแหวนคู่ใยแก้วนำแสง, ความสามารถที่แข็งแกร่งของการป้องกันการรบกวน, กันกระแทก, ป้องกันความชื้นและป้องกันฟ้าร้องเช่นเดียวกับการสูญเสียพลังงานต่ำ
ค ผลิตภัณฑ์มีฟังก์ชั่นการควบคุมการวัดการป้องกันที่ไม่ใช่แบตเตอรี่และการประมวลผลข้อมูลการตรวจสอบการเตือนภัยและการตรวจจับและการสื่อสารที่ผิดปกติ
6. Uninterruptible Power Supply พิเศษสำหรับพลังงาน
มีการติดตั้งสถานีย่อย TA-UP01 / TA-UP02 เครื่องสำรองไฟพิเศษสำหรับพลังงานลมที่ผลิตโดย Tianan Group
ข ผลิตภัณฑ์นี้มีความสามารถที่แข็งแกร่งในการปรับสภาพแวดล้อมต่อต้านการกระแทกและการรบกวนและความเสถียรที่หลากหลาย
พารามิเตอร์:
ชิ้น | หน่วย | พารามิเตอร์ | ||||
|---|---|---|---|---|---|---|
| หน่วย HV | ประเภทสวิทช์ | อุปกรณ์ไฟฟ้ารวม | เบรกเกอร์ | |||
| แรงดันไฟฟ้า | กิโลโวลต์ | 40.5 | 40.5 | |||
| จัดอันดับความถี่ | เฮิร์ตซ์ | 50 | 50 | |||
| จัดอันดับ Busbar หลักปัจจุบัน | 630 | 1250 | ||||
| 1 นาทีพิกัดพลังงานความถี่ทนแรงดันไฟฟ้าไปยังโลกระหว่างเฟส / เปิดช่องว่าง | กิโลโวลต์ | 95/118 | 95/118 | |||
| Lightning Impulse ทนต่อแรงดันไฟฟ้าไปยังโลกระหว่างเฟส / เพื่อเปิดช่องว่าง | กิโลโวลต์ | 185/215 | 185/215 | |||
| ทนต่อการลัดวงจรได้รับการจัดอันดับในปัจจุบัน | kA / s | 20/2 | 25/4 | |||
| จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 | 63 | |||
| จัดอันดับลัดวงจรทำให้ปัจจุบัน | kA | 31.5 | 63 | |||
| จัดอันดับลัดวงจรทำลายปัจจุบัน | kA | 31.5 | 25 | |||
| หน่วย LV | แรงดันไฟฟ้า | V | 690 | |||
| จัดอันดับวงจรหลักปัจจุบัน | 1600 ~ 3300 | |||||
| ขีด จำกัด สูงสุดพิกัดความจุทำลายลัดวงจร | kA | 50 | ||||
| จัดอันดับการดำเนินงานความจุทำลายลัดวงจร | kA | 40 | ||||
| ทนต่อการลัดวงจรได้รับการจัดอันดับในปัจจุบัน | kA / 1s | 40 | ||||
| หน่วยหม้อแปลง | จัดอันดับความจุ | kVA | 1600 ~ 5500 | |||
| แรงดันไฟฟ้าความต้านทาน | % | 4； 4.5 | ||||
| Tapping Range | % | ± 2X2.5； ± 5 | ||||
| กลุ่มที่เชื่อมต่อ | Y, yn0； D, yn11 | |||||
| กรงขัง | ระดับการป้องกัน | ห้อง HV | IP33 | |||
| ห้อง LV | IP33 | |||||
| ห้องหม้อแปลงไฟฟ้า | IP23 | |||||
| ระดับเสียง | เดซิเบล | ≤55 | ||||
