รายละเอียดสินค้า:
การชำระเงิน:
|
ชนิด: | กล่องวัดการกระจาย | แบบฟอร์ม: | ประเภทที่บรรจุทั้งหมด |
---|---|---|---|
แรงดันไฟฟ้าใช้งาน: | ไฟฟ้าแรงสูง | เกรดการป้องกันเชลล์: | IP67 |
จัดอันดับปัจจุบัน: | 1250A | วัสดุเปลือก: | แผ่นสังกะสีเคลือบอลูมิเนียม |
แสงสูง: | ก๊าซแรงดันสูงสวิตช์เกียร์ฉนวน,สวิตช์ไฟฟ้าแรงดันสูง |

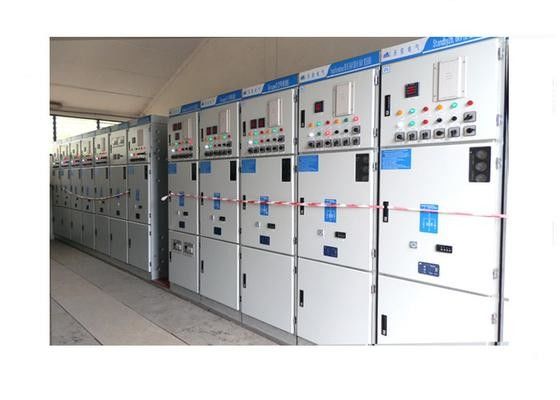

สวิตช์ไฟฟ้าแรงสูง / 33kV 1250A GIS SF6 สวิตช์เกียร์หุ้มฉนวนก๊าซ
ข้อมูลทั่วไป:
ชุด XGN49 ก๊าซในร่ม lnsulatlon metaI-Clad Switchgear เหมาะสำหรับโรงไฟฟ้าสถานีย่อยสถานีย่อยรวมและระบบพลังงานไฟฟ้าซึ่งเป็นสามเฟสในร่ม AC busbar เดียวและการแบ่งส่วน busbar เดียวกับ 50Hz แรงดันไฟฟ้า 35kV อันดับที่ใช้ในการควบคุมยอมรับและแจกจ่าย พลังงานไฟฟ้า.
พารามิเตอร์ด่วน:
แรงดันไฟฟ้า | 40.5kV |
จัดอันดับความถี่ | 50,60Hz |
จัดอันดับปัจจุบัน | 1250A |
จัดอันดับลัดวงจรทำลายปัจจุบัน | 25, 31.5,40kA |
จัดอันดับทำให้ปัจจุบัน | 50, 63, 80kA |
ฉันนาทีพลังงานความถี่ทนต่อแรงดันไฟฟ้า | 95kV (เฟสต่อเฟส, เฟสต่อโลก) |
118kV (ระหว่างการแยก clearnace) | |
จัดอันดับแรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | 185kV (เฟสต่อเฟส, เฟสสู่โลก) |
215kV (คั่นกลางระหว่างคลีเมนนาส) | |
ระดับการป้องกัน | IP67 (ช่องเติมก๊าซ) IP4X (ช่อง LV) |
สภาพแวดล้อมการบริการ:
อุณหภูมิอากาศ: สูงสุด: +40, ต่ำสุด: -25 (เฉลี่ยไม่เกิน 35 ใน 24 ชั่วโมง)
ระดับความสูงเหนือระดับน้ำทะเล: <= 3000m
ความชื้นในอากาศ: ความชื้นสัมพัทธ์เฉลี่ยที่วัดได้ใน 24 ชั่วโมงไม่เกิน 95% ความชื้นสัมพัทธ์เฉลี่ยต่อเดือนไม่เกิน 90% ความดันไอน้ำเฉลี่ยที่วัดได้ใน 24 ชั่วโมงไม่เกิน 2.2kPa ความดันไอน้ำเฉลี่ย ต่อเดือนไม่เกิน 1.8 kPa
ไม่มีการสั่นสะเทือนหนักบ่อย
ช่วงของสัญญาณรบกวนแม่เหล็กไฟฟ้าเหนี่ยวนำของระบบรองไม่เกิน 1.6kV
เงื่อนไขที่ไม่รวมอยู่ในข้อตกลงข้างต้นจำเป็นต้องมีการเจรจากับผู้ผลิต
ประกาศการสั่งซื้อ:
โปรดระบุข้อมูลต่อไปนี้ขณะทำการสั่งซื้อ:
A. จำนวนโครงการของการวนรอบที่สำคัญและแผนภาพระบบสายเดียว, แผนภาพพาเรโต;
B. แผนผังแผนภาพการเดินสายไฟของลูปรอง
C. ประเภทข้อมูลจำเพาะปริมาณของชิ้นส่วนไฟฟ้าภายในสวิตช์;
D. ถ้าไม่มีการร้องขอสำหรับวัสดุและข้อกำหนดของ busbar จากลูกค้าพวกเขามากับ
E. หากใช้สวิตช์เกียร์ในสภาพแวดล้อมพิเศษควรทำเครื่องหมายขณะสั่งซื้อ
F. หากไม่มีการร้องขอใด ๆ สีสวิตช์ขึ้นอยู่กับมาตรฐานของผู้ผลิต;
G. พลังงานที่เก็บไว้, การควบคุม, แรงดันไฟฟ้าของแหล่งจ่ายไฟสัญญาณของวงจรเสริม;
H. การใช้งาน GIS ในแต่ละด้าน;
I. ความหลากหลายและปริมาณของอะไหล่และอุปกรณ์เสริมที่ต้องการ
