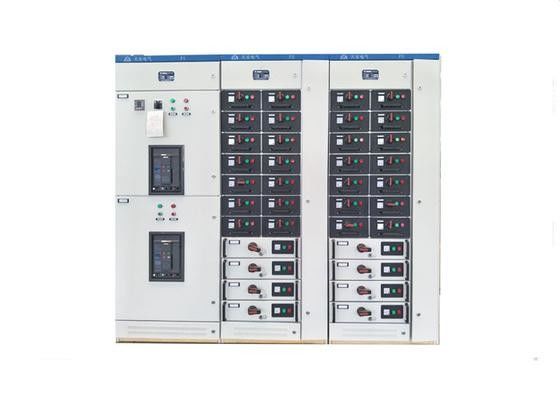

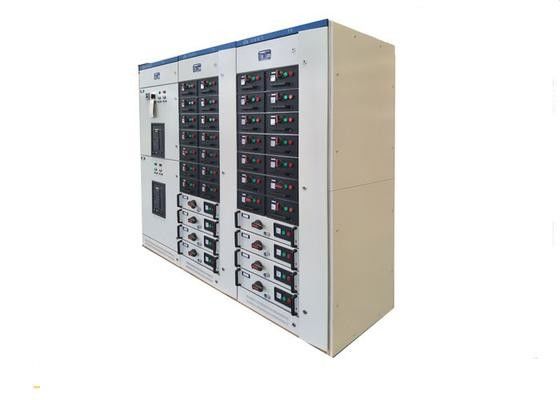

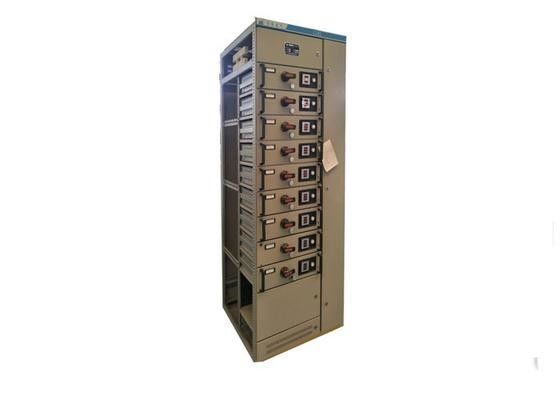

อุปกรณ์สถานีพลังงาน GCS 0.4KV การกระจายไฟฟ้า LV สวิตช์

ภาพรวม
สวิตช์เกียร์ที่ถอดออกได้ของ GCS LV (ต่อไปนี้เรียกว่าอุปกรณ์) ได้รับการพัฒนาตามข้อกำหนดจากแผนกผู้มีอำนาจในอุตสาหกรรมผู้ใช้ไฟฟ้าจำนวนมากและหน่วยออกแบบโดยแผนกเครื่องกลของรัฐดั้งเดิมกลุ่มการออกแบบรวมของแผนกพลังงาน มันสอดคล้องกับเงื่อนไขระดับชาติและดัชนีประสิทธิภาพทางเทคนิคที่สูงขึ้นและปรับความต้องการสำหรับการพัฒนาตลาดพลังงานและสามารถแข่งขันกับผลิตภัณฑ์นำเข้าที่มีอยู่ อุปกรณ์ดังกล่าวผ่านการรับรองความถูกต้องร่วมกันเป็นประธานโดยสองแผนกในเดือนกรกฎาคมปี 1996 ในเซี่ยงไฮ้ มันได้รับการยอมรับและยืนยันจากหน่วยการผลิตและการก่อสร้างผู้บริโภคพลังงาน

ใบสมัคร

อุปกรณ์ดังกล่าวสามารถใช้ได้กับระบบจำหน่ายของโรงไฟฟ้า, ปิโตรเลียม, วิศวกรรมเคมี, โลหะ, อุตสาหกรรมทอผ้าและอาคารสูงเป็นต้นในสถานที่ที่มีระบบอัตโนมัติสูงและจำเป็นต้องใช้คอมพิวเตอร์ในการเชื่อมต่อเช่นสถานีพลังงานขนาดใหญ่และระบบอุตสาหกรรมปิโตรเคมีเป็นต้น .

ลักษณะ

1. กรอบหลัก adopts 8MF บาร์เหล็ก เหล็กแท่งทั้งสองด้านติดตั้งด้วยรูยึด 9.2 มม. พร้อมโมดูลัส 20 มม. และ 100 มม. การติดตั้งภายในมีความยืดหยุ่นและใช้งานง่าย

2. การออกแบบรูปแบบการชุมนุมสองประเภทสำหรับกรอบหลักโครงสร้างการชุมนุมเต็มรูปแบบและโครงสร้างการเชื่อมบางส่วน (กรอบด้านข้างและทางรถไฟข้าม) สำหรับการเลือกผู้ใช้

3. แต่ละช่องฟังก์ชั่นของอุปกรณ์จะแยกกัน ช่องแบ่งออกเป็นช่องหน่วยงานฟังก์ชั่นช่องบัสบาร์และช่องเคเบิล แต่ละคนมีหน้าที่อิสระญาติ

4. บัสบัสแนวนอนใช้ตู้วางหลังระดับรูปแบบอาเรย์เพื่อเพิ่มความสามารถในการต้านทานแรงทางไฟฟ้าวิทยาสำหรับบัสบาร์ เป็นมาตรการพื้นฐานในการรับกำลังการผลิตไฟฟ้าลัดวงจรสูงสำหรับวงจรหลัก

5. การออกแบบช่องเก็บสายเคเบิลทำให้ช่องต่อสายเคเบิลและช่องเติมอากาศสะดวกสบาย

สภาพแวดล้อมการบริการ

1. อุณหภูมิอากาศแวดล้อม: -5ºC + 40ºCandอุณหภูมิเฉลี่ยไม่ควรเกิน + 35ºCใน 24 ชั่วโมง

2. ความชื้นสัมพัทธ์ไม่ควรเกิน 50% ที่อุณหภูมิสูงสุด อนุญาตให้ความชื้นสัมพัทธ์สูงกว่าได้ที่อุณหภูมิต่ำกว่า อดีต 90% ที่ + 20ºC แต่ในมุมมองของการเปลี่ยนแปลงของอุณหภูมิเป็นไปได้ที่น้ำค้างในระดับปานกลางจะสร้างขึ้นโดยไม่ตั้งใจ

3. ระดับความสูงเหนือระดับน้ำทะเลไม่ควรเกิน 2000M

4. การติดตั้งการไล่ระดับสีไม่เกิน5ºC

5. ในร่มโดยไม่มีฝุ่นก๊าซกัดกร่อนและน้ำฝนโจมตี
