รายละเอียดสินค้า:
การชำระเงิน:
|
แรงดันไฟฟ้า: | 12KV | โครงสร้าง: | เปิดเฟรม |
---|---|---|---|
ขนาด: | 1 Uint | จัดอันดับปัจจุบัน: | 630A |
แสงสูง: | สถานีย่อยหม้อแปลงบรรจุสถานีย่อยกระจายพลังงาน,power distribution substation |

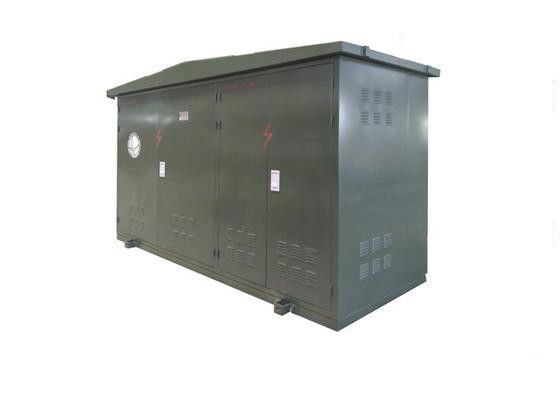

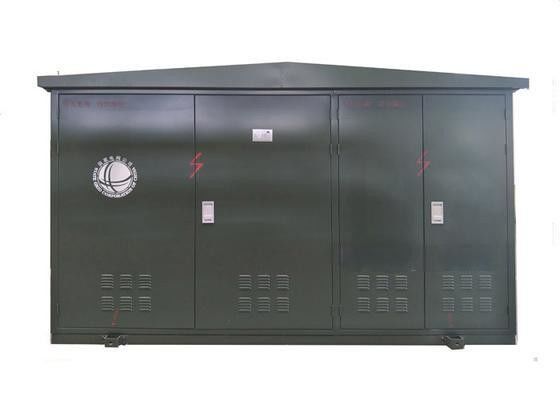

11kV Outdoor RMU Cable Branch Branch Box สำหรับการยอมรับและจ่ายพลังงาน
ภาพรวม
DFT6-12 / 24 series เป็นอุปกรณ์จ่ายไฟตัวใหม่ที่เราออกแบบมาเพื่อประสานงานกำลังไฟ 10kV / 24kV ระบบเคเบิลเครือข่าย
เหมาะที่จะติดตั้งที่โหนดสายเคเบิลในระบบ 10 kV / 24kV เนื่องจากพลังงานไฟฟ้ายอมรับและจัดจำหน่าย สายเคเบิลที่ใช้สื่อพลังงานไฟฟ้าที่ใช้ในกลางแจ้งพร้อมวงจรเคเบิลเพื่อเชื่อมต่อและฝ่าวงล้อมสาขาและต่อเนื่องหรือเปลี่ยนแปลง
สภาพบริการ
A. ระดับความสูง ≤ 1,000m (เหนือระดับน้ำทะเล);
B. อุณหภูมิแวดล้อม: -25 ºC ~ + 40 ºC ;
C. ความเร็วลม ≤ 34m / s
D. จุดที่ไม่ควรสั่นอย่างสวยงามเป็นประจำ
ข้อมูลทางเทคนิคหลัก
พารามิเตอร์หลักของ สวิตช์โหลดโหลด FN26-12 / 24 S F 6
ชิ้น | หน่วย | พารามิเตอร์ | พารามิเตอร์ |
แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 |
จัดอันดับปัจจุบัน | 630 | 630 | |
เวลาสั้นจัดอันดับทนต่อปัจจุบัน | kA / s | 25/2 | 25/2 |
จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 63 | 63 |
ลัดวงจรจัดอันดับทำให้ปัจจุบัน | kA / ครั้ง | 50/2 | 63/2 |
ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 42 | 65 |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125 |
ชีวิตเครื่องกล | ไทม์ส | 10000 | 10000 |
แรงดันแก๊ส SF6 (แรงดันพื้นผิวใน 20 ºC ) | Mpa | 0.04 | 0.04 |
อัตราการรั่วไหลของก๊าซเป็นประจำทุกปี | ≤ 1% | ≤ 1% |
พารามิเตอร์ทางเทคนิคหลักของช่องเสียบสายเคเบิล
ชิ้น | หน่วย | พารามิเตอร์ | พารามิเตอร์ |
แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 24 |
จัดอันดับปัจจุบัน | 630 และต่ำกว่า | 630 และต่ำกว่า | |
ภาพตัดขวางของสายเคเบิล | มม. 2 | 25 ~ 400 | 35 ~ 400 |
ความต้านทานในจุดเชื่อมต่อ | μΩ | 40 | 45 |
ตกขาวบางส่วน | PC / กิโลโวลต์ | ≤ 10/13 | ≤ 10 / 21.5 |
เวลาสั้นจัดอันดับทนต่อปัจจุบัน | kA / s | 20/3 | 25/2 |
จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 | 63 |
ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 42 | 65 |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 75 | 125 |
