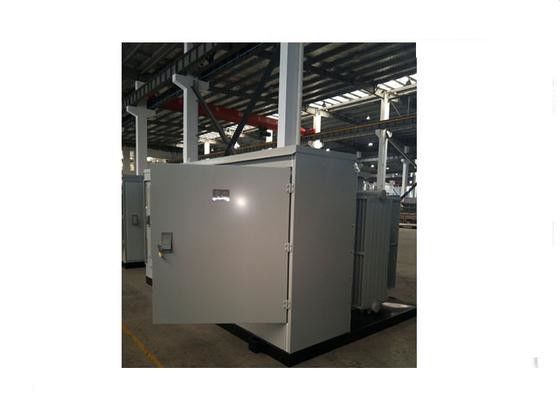

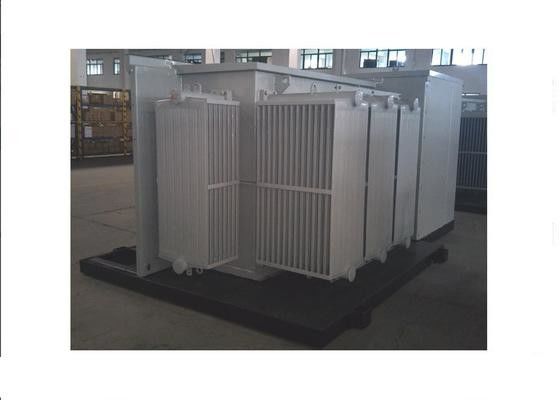

35kv สถานีรวมย่อยที่กะทัดรัดสำหรับการสร้างพลังงานลม

หม้อแปลงรวม 35KV สำหรับอุปกรณ์ผลิตไฟฟ้าพลังงานลม

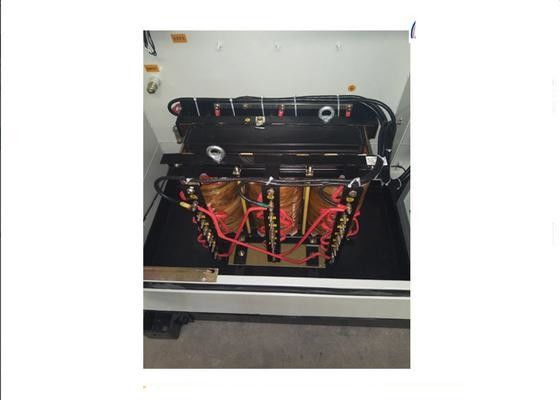

ZGS-ZF- □ / 35 ซีรี่ย์หม้อแปลงไฟฟ้ารวมสำหรับการผลิตพลังงานลมเป็นอุปกรณ์พลังงานไฟฟ้าโดยเฉพาะซึ่งเก็บรักษาหม้อแปลงเพิ่ม, ฟิวส์ HV, สวิตช์โหลด, สวิตช์ LV และอุปกรณ์เสริมเสริมสัมพัทธ์ในหน่วยเดียว เป็นอุปกรณ์รองรับที่เหมาะสำหรับการใช้งานซึ่งแรงดันไฟฟ้า 0.69kv จากชุดกำเนิดลมเพิ่มขึ้นเป็น 35kv และกำลังขับสูงขึ้นผ่านสายเคเบิลขนาด 35kv

1. แรงดันไฟฟ้ารวม
แรงดันไฟฟ้าของระบบ: 35kV
แรงดันใช้งานสูงสุดที่ด้าน HV: 40.5Kv
แรงดันไฟฟ้าที่ด้าน HV: 38.5kV, 36.75kV, 35kV
แรงดันไฟฟ้าที่ด้าน LV: 0.69kV, 0.66kV
2. ความจุสูงสุด: 900 kVA ～ 3350 kVA; หรือตามความต้องการของลูกค้า
3. HV Tapping Range: ± 5% หรือ± 2 × 2.5%
4. กลุ่มการเชื่อมต่อ: Dyn11 หรือ Yyn0
5. จัดอันดับความถี่: 50Hz
6. ระดับฉนวน
-35 kV หม้อแปลงด้าน HV:
ความถี่พลังงานทนต่อแรงดันไฟฟ้า: 85kV
ฟ้าผ่าแรงกระตุ้นสูงสุดทนต่อแรงดันไฟฟ้า: 200 / 220kV
- ด้านหม้อแปลง LV:
ความถี่พลังงานทนต่อแรงดันไฟฟ้า: 5kV
7. ควบคุมค่าตอบแทนหรืออุปกรณ์เสริมอื่น ๆ สามารถเพิ่มในตู้ตามคำขอของลูกค้า
