แรงดันสูงจัดอันดับ: | 40.5kV | แรงดันไฟฟ้าต่ำจัดอันดับ: | 0.54V |
---|---|---|---|
ความจุที่ยอด: | 1000KVA | กรอบ: | ช่องเหล็กเหล็กมุม |
หม้อแปลงไฟฟ้า: | หม้อแปลงไฟฟ้าชนิดน้ำมัน | จัดอันดับปัจจุบัน: | 1600 ~ 3300 |
แสงสูง: | สถานีย่อยหม้อแปลงบรรจุสถานีย่อยกระจายพลังงาน,power distribution substation |

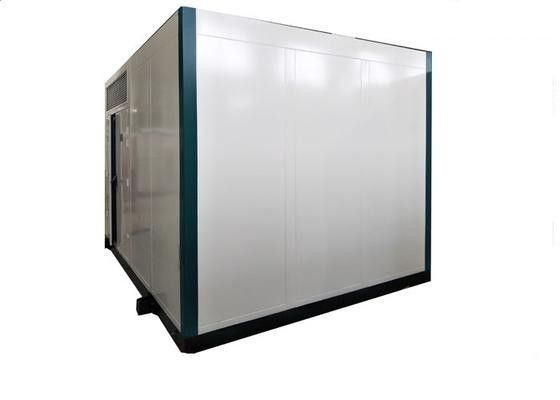

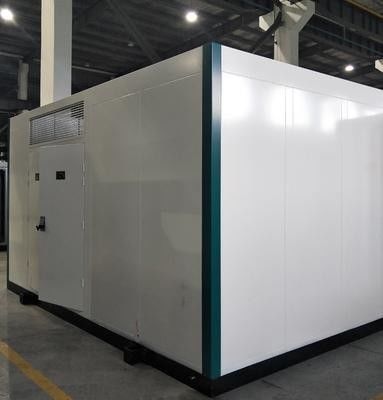

การสร้างพลังงาน PV 35.5KV 35KV PV สถานีย่อยพิเศษแบบสำเร็จรูป
ภาพรวม
YBT13 ซีรี่ส์ PV สถานีย่อยพิเศษคือเพื่อตอบสนองความต้องการของการผลิตไฟฟ้าโซลาร์เซลล์ซึ่งมีรูปลักษณ์ใหม่โครงสร้างขนาดกะทัดรัดประสิทธิภาพที่เชื่อถือได้การบำรุงรักษาง่าย ฯลฯ
สภาพบริการ:
1. ระดับความสูง: ≤ 3000m (เหนือระดับน้ำทะเล)
2. อุณหภูมิ: สูงสุด 40C ขั้นต่ำ -25C
>> สูงสุด อุณหภูมิเฉลี่ยรายเดือน: ≤ 35C
>> สูงสุด อุณหภูมิเฉลี่ยรายปี: ≤ 25C
3. ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวัน≤ 95%, ค่าเฉลี่ยรายเดือน≤ 90%
4. สูงสุด ความแตกต่างของอุณหภูมิรายวัน: 25C
5. ความเข้มของแสงแดด: 0.1W / CM2 (ความเร็วลม 0.5M / S);
6. ความเร็วลมกลางแจ้ง: ≤ 35m / s;
7. มลพิษเกรด: เกรด III;
8. ฝนหลักฐานเกรด: เกรด 3;
9. ความลาดชันของจุดติดตั้งจะต้องไม่เกิน 3 °;
10. ความสามารถในการป้องกันแผ่นดินไหว: การเร่งความเร็วในแนวนอนของพื้นผิวคือ 0.2g
การเร่งความเร็วในแนวตั้งของพื้นผิวดินคือ 0.1g;
11. จุดติดตั้ง: จุดที่ควรไม่มีไฟ / อันตรายจากการระเบิด / มลพิษร้ายแรง / สารเคมี
การกัดกร่อน และการสั่นไหวที่ยอดเยี่ยม
**** ลูกค้าควรเจรจากับผู้ผลิตหากเงื่อนไขการบริการแตกต่างจากด้านบน
พารามิเตอร์:
แรงดันไฟฟ้า | 40.5 kV | |||||||||
จัดอันดับความถี่ | เฮิร์ตซ์ | 50 | ||||||||
จัดอันดับ Busbar หลักปัจจุบัน | 630 | 1250 | ||||||||
1 นาทีพิกัดพลังงานความถี่ทนแรงดันไฟฟ้าไปยังโลกระหว่างเฟส / เพื่อเปิดช่องว่าง | กิโลโวลต์ | 95/118 | ||||||||
Lightning Impulse ทนต่อแรงดันไฟฟ้าไปยังโลกระหว่างเฟส / เพื่อเปิดช่องว่าง | กิโลโวลต์ | 185/215 | ||||||||
ทนต่อการลัดวงจรในเวลาอันสั้น | kA / s | 20/2 | ||||||||
จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 | 63 | |||||||
จัดอันดับลัดวงจรทำให้ปัจจุบัน | kA | 31.5 | 63 | |||||||
จัดอันดับลัดวงจรทำลายปัจจุบัน | kA | 31.5 | 25 | |||||||
หน่วย LV | แรงดันไฟฟ้า | V | 690 | |||||||
จัดอันดับวงจรหลักปัจจุบัน | 1600 ~ 3300 | |||||||||
ขีด จำกัด สูงสุดพิกัดความจุทำลายลัดวงจร | kA | 50 | ||||||||
พิกัดกำลังไฟในการทำงานลัดวงจร | kA | 40 | ||||||||
ทนต่อการลัดวงจรในเวลาอันสั้น | kA / 1s | 40 | ||||||||
หน่วยหม้อแปลง | จัดอันดับความจุ | kVA | 1600 ~ 5500 | |||||||
แรงดันไฟฟ้าความต้านทาน | % | 4; 4.5 | ||||||||
Tapping Range | % | ± 2X2.5; ± 5 | ||||||||
กลุ่มที่เชื่อมต่อ | Y, yn0; D, yn11 | |||||||||
กรงขัง | ระดับการป้องกัน | ห้อง HV | IP33 | |||||||
ห้อง LV | IP33 | |||||||||
ห้องหม้อแปลงไฟฟ้า | IP23 | |||||||||
ระดับเสียง | เดซิเบล | ≤55 |
