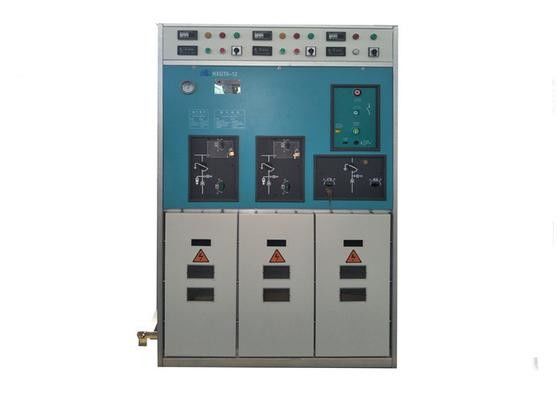

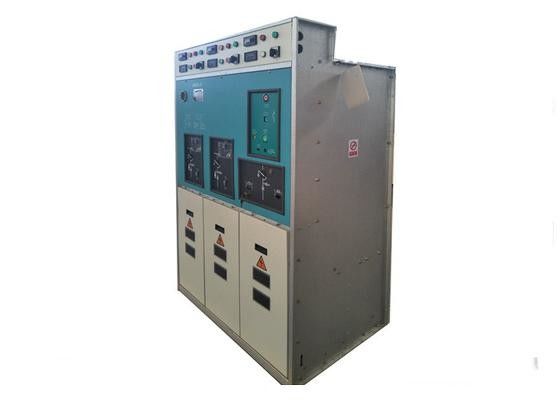

แหวนหน่วยหลัก 12kv สวิตช์แรงดันไฟฟ้าขนาดกลางในร่ม, สวิตช์เกียร์ฉนวนก๊าซ Gis

แหวนหน่วยหลัก 12KV ก๊าซในร่ม - โลหะที่หุ้มฉนวน - สวิตช์เกียร์แบบปิด

ภาพรวม

สวิตช์เป็นอุปกรณ์คอมโพสิตชนิดหนึ่งซึ่งหุ้มวงจรหลักทั้งหมดในตู้โลหะและใช้ก๊าซ SF6 เป็นอุปกรณ์ดับเพลิงอาร์คและฉนวน เหมาะสำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวนและจ่ายไฟสองเท่าในเครือข่ายแหล่งจ่ายไฟ MV ขนาด 10kV นอกจากนี้ยังใช้ในแหล่งจ่ายไฟของเทอร์มินัล เนื่องจากการใช้แหล่งจ่ายไฟเครือข่ายแบบวงแหวนเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟมันถูกใช้เป็นพิเศษในโรงงานแร่พื้นที่ที่อยู่อาศัยโรงเรียนสวนสาธารณะและอื่น ๆ สำหรับการกระจายและการควบคุมพลังงาน นอกจากนี้เนื่องจากการเชื่อมต่อที่สะดวกและการติดตั้งในปริมาณน้อยจึงใช้ในสถานีย่อยเป็นอุปกรณ์ไฟฟ้าแรงสูงในด้านหลัก

โครงสร้างและหลักการ

RMU โดยทั่วไปประกอบด้วยสามช่อง (หากจำเป็นสามารถทำได้โดยมีช่องหนึ่งช่องสองช่องสามช่องขึ้นไปและสามารถใช้ร่วมกับบัสบัสขยาย) องค์ประกอบหลักตั้งอยู่ในตู้ล้อมรอบซึ่งเชื่อมด้วยแผ่นสแตนเลสที่มีความหนา 3mm ภายในตู้มีก๊าซ SF6 ที่มีความดัน 0.04Mpa ซึ่งใช้เป็นสื่อกลางในการดับเพลิงและฉนวน ความดันก๊าซภายในตู้เติมก๊าซจะถูกตรวจสอบโดยมาตรวัดความดัน นอกเหนือจากกล่องหุ้มที่เติมก๊าซแล้วส่วนอื่น ๆ ของกล่องหุ้มยังใช้สำหรับการติดตั้งและแก้ไขกล่องหุ้มที่เติมด้วยแก๊ส ส่วนประกอบที่ไม่ได้อยู่ในตู้เติมก๊าซจะอยู่หรือติดตั้งอยู่ภายในตู้นี้ ตู้ส่วนนี้ทำจากแผ่นเหล็กสังกะสีคุณภาพสูงเคลือบด้วยอลูมิเนียมซึ่งถูกดัดด้วยอุปกรณ์การประมวลผลแผ่นโลหะที่ควบคุมด้วยระบบดิจิตอลและเชื่อมต่อด้วยสลักเกลียวและน็อตที่มีความแข็งแรงสูง ประตูของตู้ทำด้วยโค้งที่มีคุณภาพสูงและเสร็จสิ้นโดยสเปรย์พลาสติกหรือเคลือบ spry

1. RMU ประกอบด้วยถังแก๊สช่องกลไกช่องเก็บสายช่องใส่อุปกรณ์บาร์ขยายและอื่น ๆ ที่ด้านหลังของถังแก๊สมีอุปกรณ์กันระเบิด (ไม่แสดงในภาพ) เมื่อความดันอาร์คภายในมีขนาดใหญ่เกินไปก๊าซแรงดันสูงภายในถังจะถูกปล่อยออกมาจากด้านหลังของตู้ผ่านอุปกรณ์ป้องกันการระเบิดซึ่งหลีกเลี่ยงการทำอันตรายต่อผู้ปฏิบัติงาน

2. โครงสร้างของโหลดสวิตช์เป็นประเภทรางโค้งที่มีความสามารถที่แข็งแกร่งของการดับไฟโค้ง

3. ห้องฟิวส์และสวิตช์โหลดเป็นวงจรป้องกันของหม้อแปลง ฟิวส์ จำกัด กระแส HV ติดตั้งอยู่ในกล่องหุ้มฉนวนหล่ออีพอกซีเรซิน เมื่อฟิวส์เกิดการเผาไหม้หมุดยิงจะปรากฏขึ้นและสวิตช์โหลดจะเปิดขึ้น

4. ช่องกลไกอยู่ที่ด้านหน้าของ RMU ในทุกฟังก์ชั่นของวงจรโหลดและเบรกเกอร์ทั้งหมดมาพร้อมกับกลไกการควบคุมสปริงแบบแมนนวล (หรือมอเตอร์) และตัวปลดการเชื่อมต่อแบบสามตำแหน่งและสวิตช์เอิร์ ธ จะมาพร้อมกับกลไกการควบคุมสปริงแบบแมนนวล มีตัวบ่งชี้สถานะสวิตช์ ตัวปลดการเชื่อมต่อแบบสามตำแหน่งและกลไกการทำงานของสวิตช์แบบเอิร์ ธ มีการติดตั้งกุญแจล็อคซึ่งสามารถใช้เพื่อป้องกันการทำงานผิดพลาดของบุคลากรที่ไม่ได้รับอนุญาตเมื่ออุปกรณ์ไม่ได้ทำงาน มีอุปกรณ์เชื่อมต่อ“ ห้าการป้องกัน” ในการทำงานของสวิตช์โหลด —— สวิตช์ป้องกันดิน - - ประตูของห้องเคเบิล, เบรกเกอร์ - - อุปกรณ์ตัดการเชื่อมต่อสามตำแหน่ง - - ประตูของห้องเคเบิล
