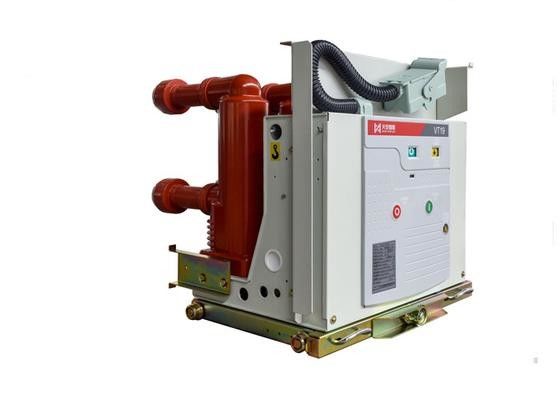

เครื่องตัดกระแสไฟฟ้าแรงสูง 24kv, เครื่องตัดวงจรไฟฟ้าสูญญากาศ Ac - ห้องดับเพลิง

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

ภาพใหญ่ :  เครื่องตัดกระแสไฟฟ้าแรงสูง 24kv, เครื่องตัดวงจรไฟฟ้าสูญญากาศ Ac - ห้องดับเพลิง

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianan Electric
ได้รับการรับรอง: GB1984、GB/T11022、DL/T403 and IEC62271
หมายเลขรุ่น: VT19-24
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 หน่วย
ราคา: Pending
รายละเอียดการบรรจุ: ลังไม้
เวลาการส่งมอบ: 35 วันทำงาน
เงื่อนไขการชำระเงิน: L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram
สามารถในการผลิต: 2000PCS / ปี
รายละเอียดสินค้า
แรงดันไฟฟ้า: ขนาด 24kV เสาฝังตัว: กระบวนการ APG
จัดอันดับปัจจุบัน: 630 A, 1250A ชนิด: ประเภทคงที่ / ประเภทรถเข็นขนาดเล็ก
แสงสูง:

เบรกเกอร์สูญญากาศไฟฟ้าแรงสูง

,

เบรกเกอร์ hv

มีสูญญากาศ 24kv - ไฟเบรกเกอร์สุญญากาศ AC แรงดันสูง

หนิงโปเทียนอัน (กรุ๊ป) บจก.

ภาพรวม

VT19-24 เบรกเกอร์สูญญากาศ HV ใช้ในระบบไฟฟ้ากระแสสลับสามเฟสขนาด 50HZ, 24kV ใช้เป็นแผนกควบคุมและป้องกันใน บริษัท เหมืองแร่โรงไฟฟ้าและสถานีย่อย เนื่องจากมีข้อได้เปรียบเป็นพิเศษจึงเหมาะสำหรับไซต์ที่มักใช้งานภายใต้กระแสไฟรั่วหรือกระแสลัดวงจรหลายจุด

เบรกเกอร์ถูกระบุโดยมาตรฐานแห่งชาติและมาตรฐานระหว่างประเทศเช่น GB1984, GB / T11022, DL / T403 และ IEC62271 เป็นต้นมีตัวล็อคที่เชื่อถือได้ใช้เป็นแผนกรถบรรทุกหรือแผนกติดตั้งแบบตายตัว

โครงสร้างของห้องสูญญากาศ arc-extinguish

ห้องสูญญากาศ arc-extinguish เป็นชิ้นส่วนหลักของ Circuit Breaker ที่จะผลิตและทำลายพลังงานในปัจจุบัน มันมีฟังก์ชั่นการดับเพลิงที่เพียงพอและมีระยะเวลาการทำงานที่สูง

  • ฉนวนกันความร้อน (1) ของห้องอาร์คดับเพลิงทำจากวัสดุอลูมินาเซรามิกที่มีความเข้มสูงปลายทั้งสองจะต้องเป็นฝาสแตนเลสแบบเชื่อม (6) และจะเกิดขึ้นในช่องปิดผนึก
  • ชั้นในของห้องอาร์คดับไฟเป็นฝาโลหะที่โค้ง (5) ซึ่งโลหะชื้นที่เกิดจากอาร์คสามารถนำมาประกอบหรือควบแน่นบนฝาโลหะในเวลาอันสั้นในระหว่างการสร้างเทอร์มินัลและทำลาย กู้ ในขณะเดียวกันฝาครอบที่มีรอยโค้งสามารถป้องกันกล่องหุ้มเซรามิกจากการกระแทกของโลหะ
  • ท่อหีบเพลงสแตนเลสแบบพับเก็บได้ (4) เป็นส่วนสำคัญของห้องอาร์คดับเพลิงที่สามารถเคลื่อนย้ายเทอร์มินัล (3) ในห้องดับเพลิงแบบโค้งปิดทั้งหมด ฟังก์ชั่นการปิดผนึกและระยะเวลาที่ยาวนานของท่อหีบเพลงเป็นหนึ่งในปัจจัยหลักที่กำหนดระยะเวลาเชิงกลของห้องสูญญากาศอาร์คดับเพลิง
  • เทอร์มินัลเป็นหัวใจสำคัญของห้องสูญญากาศอาร์คดับไฟใช้โครเมียมทองแดงเทคโนโลยีหลอมเหลวขั้นสูงสามารถมั่นใจได้ถึงฟังก์ชั่นการทำลายและระยะเวลาไฟฟ้าของเบรกเกอร์สูญญากาศและลดการทำงานเกินระดับแรงดันไฟฟ้า

ตัวแปรหลักของเบรกเกอร์ 24KV

แรงดันไฟฟ้า ขนาด 24kV
จัดอันดับความถี่ 50Hz
แรงกระตุ้นไฟจัดอันดับทนต่อแรงดันไฟฟ้า 125kV
จัดอันดับ 1 นาทีพลังงานความถี่ทนต่อแรงดันไฟฟ้า 65kV
ลำดับการดำเนินการจัดอันดับ O-0.3s-CO-180-CO
จัดอันดับปัจจุบัน (A) 630,1250 1250,1600,2000,2500
จัดอันดับลัดวงจรทำลายปัจจุบัน (rms, kA) 20/25 31.5
จัดอันดับลัดวงจรทำให้ปัจจุบัน (ค่าสูงสุด, kA) 50/63 80
จัดอันดับเวลาสั้น ๆ ทนต่อปัจจุบัน / ลัดวงจรเวลาต่อเนื่อง (kA / s) 20,25 / 4 31.5 / 4
จัดอันดับค่าสูงสุดทนต่อปัจจุบัน (kA) 50/63 80
หมดเวลาของการลัดวงจรจัดอันดับ (ครั้ง) 30
ระยะเวลาเชิงกล (คูณ 0) 20000
น้ำหนัก (กิโลกรัม) ประเภทคงที่ ≤250
ประเภทรถบรรทุก ≤350
ชื่อ หน่วย ข้อมูล
ระยะทางของเทอร์มินัลการติดต่อ มิลลิเมตร 12 ± 1
ผ่านการเดินทาง 4 ± 1
การเปิดและปิดแบบสามเฟสแบบอะซิงโครนัส นางสาว ≤2
เวลาสะดุดในการปิดเทอร์มินัลผู้ติดต่อ นางสาว ≤2
เวลาปิดและเวลาเปิด การเปิด นางสาว ≤50
ปิด ≤70
ความเร็วเปิดเฉลี่ย (หลังจากเปิด 6mm) นางสาว 1.4 ± 0.3
ความเร็วปิดเฉลี่ย (หลังจากปิด 6mm) 0.8 ± 0.2
