รายละเอียดสินค้า:
การชำระเงิน:
|
| แรงดันไฟฟ้า: | 40.5kV | จัดอันดับปัจจุบัน: | 630A |
|---|---|---|---|
| ฟิวส์จัดอันดับในปัจจุบัน: | 100A | สวิตช์สายดิน: | 31.5KA |
| แสงสูง: | สวิตช์โหลดแรงดันสูง,สวิตช์โหลดสวิตช์สูญญากาศ |
||

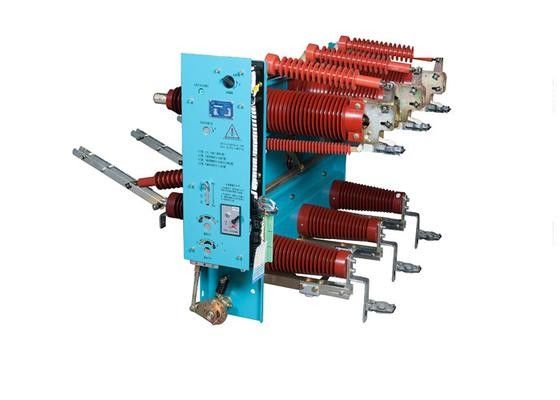

สวิทช์โหลดเบรกเกอร์แบบสูญญากาศแรงดันสูงในร่ม, สวิทช์โหลด - ฟิวส์รวมกัน
ทั่วไป
FT16-40.5, FT16-40.5R ถูกนำไปใช้ในกริดพลังงานด้วย AC 50HZ, แรงดันไฟฟ้า 35Kv. มันสามารถนำมาใช้ในการทำลายกระแสโหลด, เกินพิกัดปัจจุบันและลัดวงจรปัจจุบัน ผลิตภัณฑ์เป็นองค์ประกอบหลักของ HXGT16-40.5 AC ในร่มสวิตช์หุ้มโลหะ AC และกล่องสาขาสายเคเบิล HV กลางแจ้ง DFT16-40.5 HXGT16 ได้รับการออกแบบมาเป็นพิเศษสำหรับสถานีย่อยขนาดกะทัดรัด 35KV, สถานีกระจายย่อยขนาดเล็กเป็นพิเศษโดยเฉพาะอย่างยิ่งเป็นทางเลือกที่ดีที่สุดของระบบเครื่องกำเนิดไฟฟ้ากังหันลมและอุปกรณ์ส่งกำลังสำหรับการควบคุมและป้องกันสถานีหม้อแปลง TDW เป็นสถานีขนส่งสำหรับสายส่งไฟฟ้า ใช้สำหรับการควบคุมสายเคเบิ้ลกลางแจ้ง, ติดต่อ, แตะ, สาขาหรือแปลง
พารามิเตอร์
| S / N | ชิ้น | หน่วย | ข้อมูล | |||||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 40.5 | |||||
| 2 | จัดอันดับความถี่ | เฮิร์ตซ์ | 50 | |||||
| 3 | จัดอันดับปัจจุบัน | 630 | ||||||
| 4 | ฟิวส์จัดอันดับในปัจจุบัน | 100 | ||||||
| 5 | ทนต่อการลัดวงจรได้รับการจัดอันดับในปัจจุบัน | KA | 20 | |||||
| 6 |
จัดอันดับลัดวงจรทำให้ปัจจุบัน | s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | จัดอันดับสูงสุดทนต่อปัจจุบัน | KA | 50 | |||||
| 9 | ทำลายโหลดจัดอันดับปัจจุบัน | 630 | ||||||
| 10 | จัดอันดับการถ่ายโอน (take-over) ทำลายปัจจุบัน (กับฟิวส์ 100A) | 2000 | ||||||
| 11 | สวิตช์สายดินทำให้ปัจจุบัน | KA | 31.5 | |||||
| 12 | FT16-40.5 ความต้านทานของวงจรหลัก | คุณ Ω | ≤200 | |||||
| 13 | FT16-40.5R ความต้านทานของวงจรหลัก (ไม่รวมความต้านทานฟิวส์ลิงค์) | คุณ Ω | ≤400 | |||||
| 14 | เวลาเปิดทำการ | นางสาว | 60-70 | |||||
| 15 | ฟิวส์จัดอันดับทำลายปัจจุบัน | KA | 31.5 | |||||
| 16 | ระดับฉนวนกันความร้อนจัดอันดับ | พลังงาน 1 นาที ทนต่อความถี่ แรงดันไฟฟ้า | เฟสถึงเฟส / เฟสต่อพื้น | KV | 95 | |||
| แตกหัก / แยกการแตกหัก | 95/118 | |||||||
| แรงกระตุ้นฟ้าผ่า ทนต่อแรงดันไฟฟ้า (ค่าสูงสุด) | เฟสกับเฟส / เฟสต่อพื้น | 185 | ||||||
| แตกหัก / แยกการแตกหัก | 185/215 | |||||||
| 17 | ชีวิตเครื่องกล | โหลดสวิตช์ | เวลา | 10000 | ||||
| disconnector | 2000 | |||||||
| สวิตช์สายดิน | 2000 | |||||||
| 18 | ขนาด | HXGT16 | ความกว้าง | มิลลิเมตร | 1200,2000 | |||
| ความลึก | 1600 | |||||||
| ความสูง | 1900,2000 | |||||||
| DTW | ความกว้าง | 1800 | ||||||
| ความลึก | 2300 | |||||||
| ความสูง | 2100 | |||||||
