ความดันเฉพาะ: | 12kV/24kV/40.5kV | จัดอันดับปัจจุบัน: | 630,1250,1600,2000,2500,3150 |
---|---|---|---|
หมายเลขเสา: | 3 | ระดับความสูง: | ≤2000m |
เน้น: | อุปกรณ์ป้องกันไฟฟ้าการกระจายพลังงานอัจฉริยะ,intelligent power distribution |

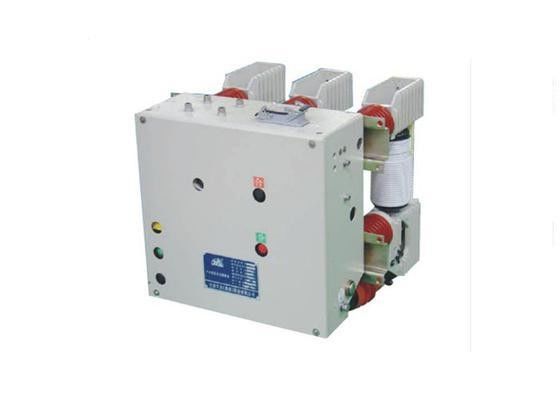

VCB เครื่องตัดวงจรระบายอากาศในภายในแบบคงที่ ด้วยความดันสูง 12KV / 40.5KV
1ภาพรวม
เครื่องตัดวงจรระยะว่างความแรงสูงในห้อง ZN12 -40.5 ซีรีส์ใช้กับระบบพลังงานที่ของ 35KV สามเฟส AC 50HZ. มันคือการใช้สัมผัสสนามแม่เหล็ก สําหรับ โครงสร้างเซรามิก,การแพร่ระบายของบดวงจรที่เกิดเมื่อการกระจายกระแสในความสัมผัสที่ปรากฏการณ์ละลายท้องถิ่นเดียวกันไม่ได้เกิดขึ้นแต่ยังมีแรงดันพลังงานวงจรต่ํา (20-200V) และกระแสการตัดต่ํา (4-5A)และทํางานกับองค์กรที่มีความน่าเชื่อถือสูง
2สภาพสิ่งแวดล้อม
3ข้อมูลเทคนิค
ไม่ ไม่ | รายการ | หน่วย | ข้อมูล |
1 | ความดันเฉพาะ | KV | 40.5 |
2 | ปัจจุบัน | A | 1250,1600,2000,2500,3150 |
3 | อัตราความถี่ | HZ | 50 |
4 | ระยะเวลาการทํางานที่สั้นด้วยกระแสไฟฟ้ายืน | KA | 25,31.5 |
5 | ช่วงเวลาปัจจุบันการตัดสายตัดสั้น | 20 | |
6 | อายุการใช้งาน | ครั้ง | 30000 |
7 | อัตราการกระแทกสายฟ้าคะแนนด้วยความกระตุ้นแบบยืน | KV | 185 |
8 | ระดับการทํางานที่กําหนด | O-0.3S-CO-180S-CO | |
9 | โลตติจ์ที่ระบาดของไฟฟ้าแม่เหล็กปิดและเปิด | V | AC/DC220,110 |
10 | ความดันเฉพาะการปล่อยความดัน | V | AC/DC220,110 |
11 | ความถี่ของพลังงานระยะสั้นระดับชื่อ ทนความกระตุ้น (1 นาที) | KV | 95 |
12 | เวลาเปิด | ms | 30≤t≤75 |
13 | เวลาปิด | ms | 30≤t≤65 |
14 | เวลาเก็บพลังงาน | s | ≤15 |
4การใช้งาน
ZN12-40.5 ซีรีย์ในห้องพักแรงดันสูงเครื่องตัดวงจรวาคูมิคเป็นสวิทช์หลักที่ใช้กับ KYN-40.5 / GBC-40.5 ซีรีย์เครื่องตัดวงจรเครื่องตัดวงจรติดตั้งบนรถเข็นมือของตู้สวิทช์.ประเภทนี้ยังสามารถใช้ได้สําหรับอุปกรณ์ติดตั้งคงที่ในเครื่องสลับ XGN-40.5
เครื่องหักนี้ถูกออกแบบเป็นหน่วยที่รวบรวม เครื่องขับเคลื่อนและเครื่องตัดวงจรส่วนใหญ่ เครื่องทํางานประเภทเก็บพลังงานสปริงพิเศษสามารถใช้ในการทํางาน AC / DC การทํางานด้วยมือ
