รายละเอียดสินค้า:
การชำระเงิน:
|
| แรงดันไฟฟ้า: | ขนาด 24kV | จัดอันดับปัจจุบัน: | 1250/2000/2500 |
|---|---|---|---|
| เกรดการป้องกัน: | IP67 | ทำลายคะแนนปัจจุบัน: | 20 25 31.5 |
| จัดอันดับความถี่: | 50 / 60Hz | CubicleType: | C-GIS |
| แสงสูง: | สวิตช์ไฟฟ้าแรงดันสูง,สวิตช์หุ้มฉนวนก๊าซ |
||

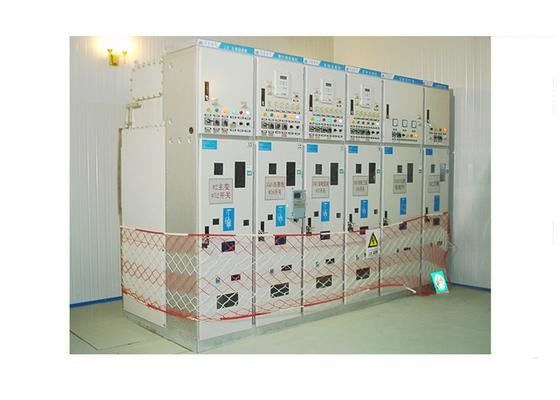

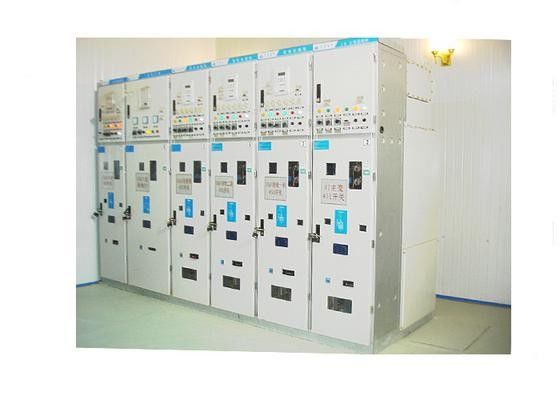

C-GIS 24kV โลหะประเภทกุฏิ - สวิตช์หุ้มหุ้มแก๊สหุ้มด้วย VCB
ทั่วไป:
XGN49Series lndoor แก๊ส lnsulatlon MetaI-clad Switchgear (ซึ่งต่อไปนี้เรียกว่า C-GlS) เป็นผลิตภัณฑ์คุณภาพสูงซึ่งสหพันธ์อุตสาหกรรมพลังงานของจีนแนะนำเทคโนโลยีจาก บริษัท อุตสาหกรรมอุปกรณ์ไฟฟ้าของเกาหลี Rijin เพียงอย่างเดียวและเป็นไปตามมาตรฐานของจีน GB / T11022-1999 2006C-GlS มีคุณสมบัติของความน่าเชื่อถือสูงปราศจากการบำรุงรักษาและพื้นที่ครอบคลุมขนาดเล็ก
วัตถุประสงค์:
GIS เหมาะสำหรับโรงไฟฟ้าสถานีย่อยสถานีย่อยรวมและระบบพลังงานไฟฟ้าซึ่งเป็นสามเฟส AC ในร่มบัสบาร์เดี่ยวและการแบ่งส่วนบัสบาร์เดี่ยวที่มี 50Hz แรงดันไฟฟ้า 35kV อันดับใช้ในการควบคุมรับและจำหน่ายพลังงานไฟฟ้า
สภาพแวดล้อมการบริการ:
1. อุณหภูมิของอากาศ: สูงสุด: +40, ต่ำสุด: -25 (เฉลี่ยไม่เกิน 35 ใน 24 ชั่วโมง)
2. ระดับความสูงเหนือระดับน้ำทะเล: <= 5000m
3. ความชื้นในอากาศ:
ความชื้นสัมพัทธ์เฉลี่ยที่วัดได้ใน 24 ชั่วโมงไม่เกิน 95%
ความชื้นสัมพัทธ์เฉลี่ยต่อเดือนไม่เกิน 90%
ความดันไอน้ำเฉลี่ยที่วัดได้ใน 24 ชั่วโมงไม่เกิน 2.2kPa
แรงดันไอน้ำเฉลี่ยต่อเดือนไม่เกิน 1.8 kPa
4. ไม่มีการสั่นสะเทือนหนักบ่อย
พารามิเตอร์:
| ชื่อ | หน่วย | พารามิเตอร์ | |
| แรงดันไฟฟ้า | กิโลโวลต์ | 24 | |
| จัดอันดับปัจจุบัน | 1250 2000 2500 | ||
| จัดอันดับความถี่ | เฮิร์ตซ์ | 50/60 | |
| จัดอันดับความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า (1 นาที) | ระหว่างเฟสเฟสกับโลก | กิโลโวลต์ | 65 |
| ระยะทางของฉนวน | KV | 79 | |
| จัดอันดับแรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | ระหว่างเฟสเฟสกับโลก | กิโลโวลต์ | 125 |
| เพื่อเปิดช่องว่าง | 145 | ||
| วงจรกำลังงานรองความถี่ทนต่อแรงดันไฟฟ้า (1 นาที) | V | 2000 | |
| จัดอันดับลัดวงจรทำลายปัจจุบัน | kA | 20 25 31.5 | |
| จัดอันดับลัดวงจรทำให้ปัจจุบัน | kA | 50 63 80 | |
| ทนต่อการลัดวงจรในเวลาอันสั้นได้รับการจัดอันดับ 4S | kA / S | 20/4 25/4 31.5 / 4 | |
| จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50 63 80 | |
| ระดับการป้องกันสิ่งที่แนบมา (Air Inflation Shell / LV Cubicle) | IP67 / IP4X | ||
| ความต้านทานของวงจรหลักในแต่ละเฟส | μΩ | ≤250 | |
| แรงดันใช้งานสูงสุดของก๊าซ SF6 (แรงดัน Gage สำหรับ20ºC) | Mpa | 0.05 | |
| ความดันใช้งานขั้นต่ำของก๊าซ SF6 (แรงดัน Gage เป็นเวลา20ºC) | Mpa | 0.03 | |
| SF6 แก๊สอัตราการรั่วไหลของก๊าซประจำปี | % | ≤0.5 | |
| วงจรเสริมแรงดันไฟฟ้าพิกัด | V | DC110 / 220, AC220 | |
| ขนาดของสิ่งที่แนบมา (กว้าง * ลึก * สูง) | มิลลิเมตร | 600 * 1300 * 2350 (800 * 1600 * 2550) | |
