รายละเอียดสินค้า:
การชำระเงิน:
|
| ความดันเฉพาะ: | 40.5kV (35kV) | จัดอันดับปัจจุบัน: | 1250/2000/2500A |
|---|---|---|---|
| เกรดการป้องกัน: | IP4X/IP67 | ปัจจุบันการตัดความเร็ว: | 20 25 31.5 |
| จัดอันดับความถี่: | 50/60Hz | ลูกบาศก์: | ซี-จีไอเอส |
| เน้น: | สวิตช์ไฟฟ้าแรงดันสูง,สวิตช์หุ้มฉนวนก๊าซ |
||

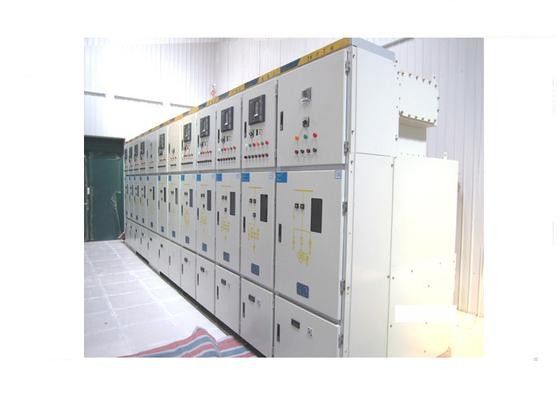

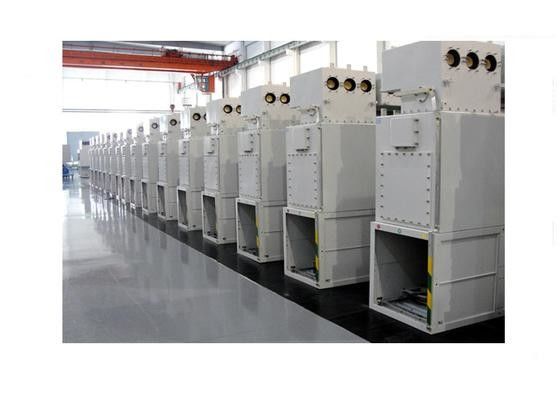

GIS 40.5kV โลหะ - เครื่องปรับเปลี่ยนการกระจายและควบคุมที่ติดตั้งก๊าซ
ทั่วไป:
XGN49Series lndoor Gas lnsulatlon MetaI-clad Switchgear(hereinafter called C-GlS)is a high quality product which the China power industry federation sole recommends technology from Korea Rijin electrical equipment industry corporation and it meets Chinese standards of GB/T11022-1999 and GB3906-2006C-GlSมีลักษณะของความน่าเชื่อถือสูง ไม่มีการบํารุงรักษาและพื้นที่ปกปิดขนาดเล็ก
วัตถุประสงค์
GIS เหมาะสําหรับโรงไฟฟ้า, สถานีไฟฟ้า, สถานีไฟฟ้ารวมและระบบพลังงานไฟฟ้า ซึ่งเป็นสามระยะในบ้าน AC บัสบาร์เดียวและส่วนแบ่งบัสบาร์เดียวที่มี 50Hz, 35kV วอลเตจเรต,ใช้ในการควบคุม การรับและกระจายพลังงานไฟฟ้า
สภาพแวดล้อมการใช้งาน:
1. อุณหภูมิอากาศ: Max: +40, Min: -25 (เฉลี่ยไม่เกิน 35 ใน 24 ชั่วโมง)
2ความสูงเหนือระดับทะเล: <= 5000m
3ความชื้นของอากาศ:
ความชื้นสัมพันธ์เฉลี่ยที่วัดใน 24 ชั่วโมงไม่เกิน 95%
ความชื้นเฉลี่ยต่อเดือนไม่เกิน 90%
ความดันระเหยน้ําเฉลี่ยที่วัดใน 24 ชั่วโมงไม่เกิน 2.2kPa
ความดันระเหยน้ําเฉลี่ยต่อเดือนไม่เกิน 1.8 kPa
4โดยไม่ต้องสั่นแรงบ่อยๆ
ปริมาตร:
| ชื่อ | หน่วย | ปริมาตร | |
| ความดันเฉพาะ | kV | 24 | |
| ปัจจุบัน | A | 1250 2000 2500 | |
| อัตราความถี่ | Hz | 50/60 | |
| ความถี่ของพลังงานเฉพาะตัว ทนต่อความกระชับกําลัง (1 นาที) | ระหว่างระยะ, ระยะสู่โลก | kV | 65 |
| ระยะห่างจากการปิด | KV | 79 | |
| อัตราการกระแทกสายฟ้ากระแทกทนความกระตุ้น | ระหว่างระยะ, ระยะสู่โลก | kV | 125 |
| เพื่อเปิดช่องว่าง | 145 | ||
| ความถี่ไฟฟ้าวงจรสอง ทนความกระตุ้น (1 นาที) | V | 2000 | |
| ปัจจุบันการตัดวงจรสั้น | kA | 20 25 31.5 | |
| อัตราการผลิตกระแสไฟฟ้าอั้น | kA | 50 63 80 | |
| ระยะเวลาระยะสั้นระดับการทนกระแส 4S | kA/S | 25/4 31.5/4 | |
| อัตราค่าสูงสุด ทนต่อกระแสไฟฟ้า | kA | 50 63 80 | |
| ประเภทการป้องกันห้องพัก (กระเป๋าลมลม / ห้อง LV) | IP67/IP4X | ||
| ความต้านทานวงจรหลัก ทุกระยะ | μΩ | ≤ 250 | |
| ความดันการทํางานโดยเฉพาะของก๊าซ SF6 (ความดันการวัดสําหรับ 20oC) | Mpa | 0.05 | |
| ความดันการทํางานขั้นต่ําของก๊าซ SF6 (ความดันการวัดสําหรับ 20oC) | Mpa | 0.03 | |
| SF6 อัตราการรั่วไหลของก๊าซต่อปี | % | ≤0.5 | |
| ระบบวงจรช่วย ความดันการทํางานปริมาณ | V | DC110/220,AC220 | |
| ขนาดของห้อง (ความกว้าง*ความลึก*ความสูง) | mm |
600*1300*2350 (800*1600*2550) |
|
