รายละเอียดสินค้า:
การชำระเงิน:
|
| ความจุพลังงาน: | 30 --- 3150kVA | แรงดันไฟฟ้า: | 10-35kv |
|---|---|---|---|
| ใบสมัคร: | พาวเวอร์, อิเล็กทรอนิกส์, วงจรเรียงกระแส | อายุการใช้งาน: | ปีที่ 2 |
| แตะตัวเปลี่ยน: | No-load tap changer และ on-load tap changer | วิธีการระบายความร้อน: | ONAF ONAN |
| แสงสูง: | หม้อแปลงไฟฟ้าระบบส่งกำลัง,หม้อแปลงไฟฟ้าชนิดน้ำมัน |
||

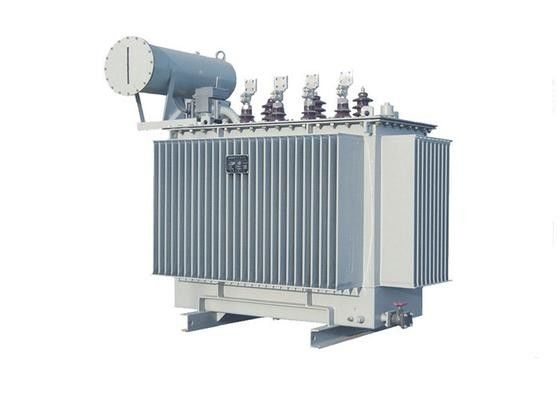

10 - 35 kv หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 20 KV ขดลวดทองแดงสามเฟส
ทั่วไป:
6.3kv, 6kv, 10kv, 11kv, 15kv, 13.8kv 20kv, 22kv, 33kv หรือ 35kv สามเฟสน้ำมันแช่หม้อแปลงไฟฟ้าระบบจำหน่ายไฟฟ้า เขาประสิทธิภาพของซีรีย์แรงดันไฟฟ้าของเราชุด SZ-M 10kV และ 35kv มาตรฐานของ IEC "หม้อแปลงไฟฟ้า" และ IEC60076 "พารามิเตอร์ทางเทคนิคและข้อกำหนดของหม้อแปลงไฟฟ้าสามเฟสแบบจุ่มน้ำมัน" ผลิตภัณฑ์นี้ถูกนำมาใช้อย่างกว้างขวางในการส่งพลังงานและการกระจายของเครือข่ายพลังงานอุตสาหกรรมและการเกษตร
คุณสมบัติ:
หม้อแปลงของเรามีการติดตั้งตัวละครเช่นการสูญเสียต่ำ, เสียงรบกวนต่ำ, การป้องกันที่แข็งแกร่งสำหรับฟ้าร้องและแสงความจุป้องกันทางลัดที่ดีและลักษณะที่ดี ฯลฯ มันรวมอุปกรณ์ที่ทันสมัยและกระบวนการผลิตหม้อแปลงของเราทั้งหมดได้ผ่านการทดสอบโดยสำนักงานเครื่องกลและอุตสาหกรรมแห่งชาติ และ บริษัท พลังงานแห่งชาติ หม้อแปลงส่วนใหญ่จะใช้ในเครือข่ายพลังงานและโครงการการกระจายพลังงาน หม้อแปลงชนิดน้ำมัน 35kv
แกนประกอบด้วยขั้นสูงสามขั้นตอน: ตัดแนวตั้งและแนวนอนและแนวนอนตักและหลายขั้นตอน มันกระจายการกระจายอากาศปรับปรุงเส้นทางแม่เหล็ก ลดการสูญเสียโหลดไม่มีกระแสโหลดและเสียงรบกวน หม้อแปลงชนิดน้ำมัน 35kv
แกนนำชุดมาตรการลากแผงกดขดลวดกาวโดยเฉพาะสำหรับเหล็กซิลิคอนเพื่อเพิ่มความแข็งแรงของกลไก หม้อแปลงไฟฟ้า
โครงสร้างใหม่ของขดลวดแรงดันสูงและแรงดันต่ำการจัดเรียงที่เหมาะสมสำหรับท่อน้ำมันและการเชื่อมต่อซึ่งเป็นการเพิ่มกำลังการผลิตของความแข็งแรงเชิงกลและการป้องกันทางลัด
รถถังเป็นแบบระฆังหรือแกนแขวน, ผนังของถังเป็นรูปคลื่น
ข้อมูลทางเทคนิคของผลิตภัณฑ์ทั่วไป
> S9, S10 ซีรีส์ 10KV สามเฟสหม้อแปลงไฟฟ้าระบบจำหน่าย - เปลี่ยนประปา
| ชนิด | อันดับ KVA | On-โหลด การสูญเสีย (w) | ภาระ การสูญเสีย (w) | ผม (%) | สหราชอาณาจักร (%) | มิติ (มม.) | น้ำหนัก (กิโลกรัม) | ||
| ข | ค | ||||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000-1011 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000-1010 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250-1210 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600-1610 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
>> S11 ซีรีส์ 20KV หม้อแปลงไฟฟ้าระบบจำหน่าย - เปลี่ยนประปาสามเฟส
ประเภท | อัตราส่วนแรงดันไฟฟ้า (kV) | สัมพันธ์ | ไม่ ภาระ การสูญเสีย (W) | ภาระ การสูญเสีย (W) | ไอโอ (%) | สหราชอาณาจักร (%) | ขนาด (มม.) | น้ำหนัก (กิโลกรัม) | |||||
| ข | ค | d | อี | ฉ | |||||||||
| S11-M-30/20 | 20 (10) ± 5% / 0.4 | Yyn0 Dyn11 | 100 | 690 / 660 | 2.1 | 5.5 | 1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
| S11-M-50/20 | 130 | 1010 / 960 | 2.0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
| S11-M-80/20 | 180 | 1440/1370 | 1.8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
| S11-M-100/20 | 200 | 1730 / 1650 | 1.6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
| S11-M-125/20 | 240 | 2080 / 1980 | 1.5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
| S11-M-160/20 | 290 | 2540 / 2420 | 1.4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
| S11-M-200/20 | 340 | 3000 / 2860 | 1.3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
| S11-M-250/20 | 400 | 3520 / 3350 | 1.2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
| S11-M-315/20 | 480 | 4210 / 4010 | 1.1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
| S11-M-400/20 | 570 | 4970 / 4730 | 1.0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
| S11-M-500/20 | 680 | 5940 / 5660 | 1.0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6.0 | 1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
| S11-M-800/20 | 980 | 8250 | 0.8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
| S11-M-1000-1020 | 1150 | 11330 | 0.7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
| S11-M-1250-1220 | 1380 | 13200 | 0.7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
| S11-M-1600-1620 | 1660 | 15950 | 0.6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 | |||
>>>> S9 ซีรีส์ 35kV สามเฟสหม้อแปลงแรงดันไฟฟ้ากระแสสลับ
| ความจุ KVA | ช่วงแรงดันและก๊อกน้ำ | สัมพันธ์ | ไม่มีการสูญเสียโหลด (กิโลวัตต์) | โหลดการสูญเสีย (กิโลวัตต์) | ไม่มีโหลดปัจจุบัน (%) | ความต้านทาน (%) | ขนาด (มม.) LxWxH | ||
| HV (kV) | MV (kV) | LV (kV) | |||||||
| 50 | 35 | ± 5 | 0.4 | Dyn11 Yyn0 | 0.21 | 1.27 / 1.21 | 2.00 | 6.5 | 1100x845x1715 |
| 100 | 0.29 | 2.12 / 2.02 | 1.80 | 1190x915x1780 | |||||
| 125 | 0.34 | 2.50 / 2.38 | 1.70 | 1220x1040x1780 | |||||
| 160 | 0.36 | 2.97 / 2.83 | 1.60 | 1240x1070x1810 | |||||
| 200 | 0.43 | 3.50 / 3.33 | 1.50 | 1380x780x1875 | |||||
| 250 | 0.51 | 4.16 / 3.96 | 1.40 | 1540x880x1820 | |||||
| 315 | 0.61 | 5.01 / 4.77 | 1.40 | 1440x800x1975 | |||||
| 400 | 0.73 | 6.05 / 5.76 | 1.30 | 1660x825x1995 | |||||
| 500 | 0.86 | 7.28 / 6.93 | 1.20 | 1710x865x2030 | |||||
| 630 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||||
| 800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
| 1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
| 1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
| 630 | 3.15 6.3 10.5 | Yd11 | 1.04 | 8.28 | 1.10 | 1630x1235x2070 | |||
| 800 | 1.23 | 9.90 | 1.00 | 1655x1415x2120 | |||||
| 1000 | 1.44 | 12.15 | 1.00 | 1860x1435x2220 | |||||
| 1250 | 1.76 | 14.67 | 0.90 | 1890x1640x2260 | |||||
| 1600 | 2.12 | 17.55 | 0.80 | 2050x1720x2390 | |||||
| 2000 | 2.72 | 19.35 | 0.70 | 2400x1900x2410 | |||||
| 2500 | 3.20 | 20.70 | 0.60 | 2500x1930x2700 | |||||
| 3150 | 35 ~ 38.5 | ± 5 | 3.15 6.3 10.5 | 3.80 | 24.30 | 0.56 | 7.0 | 2600x2100x2800 | |
| 4000 | 4.52 | 28.80 | 0.56 | 2830 x2350x2855 | |||||
| 5000 | 5.40 | 33.03 | 0.48 | 2930x2480x2930 | |||||
| 6300 | 6.56 | 36.90 | 0.48 | 7.5 | 3150x2330x3220 | ||||
| 8000 | ± 2 x 2.5 | 3.15 3.3 6.3 6.6 10.5 11 | YNd11 | 9.00 | 40.50 | 0.42 | 3295x3110x3345 | ||
| 10000 | 10.88 | 47.70 | 0.42 | 3450x3210x3440 | |||||
| 12500 | 12.60 | 56.70 | 0.40 | 8.0 | 3620x3255x3500 | ||||
| 16000 | 15.20 | 69.30 | 0.40 | 3980x3420x3650 | |||||
| 20000 | 18.00 | 83.70 | 0.40 | 4030x3470x3690 | |||||
| 25000 | 21.28 | 99.00 | 0.32 | 5050x4640x3930 | |||||
| 31500 | 25.28 | 118.8 | 0.32 | 5120x4800x4030 | |||||
>>>> S9 series 35kV หม้อแปลงไฟฟ้าระบบเปลี่ยนแรงดันสามเฟสบนตัวโหลด
| ชนิด | แรงดันไฟฟ้าเขียนและแตะช่วง (kV) | สัมพันธ์ | ไม่โหลด การสูญเสีย (กิโลวัตต์) | ภาระ การสูญเสีย (กิโลวัตต์) | ที่ไม่มี โหลดปัจจุบัน (I%) | แรงดันไฟฟ้าความต้านทาน (%) | น้ำหนักการขนส่ง (t) | น้ำหนักรวม (t) | ขนาด L × W × H (มม.) | |
| HV | LV | |||||||||
| SZ9-2000 / 35 | 35 ± 3 × 2.5% | 6.3 10.5 | Yd11 | 2.88 | 18.7 | 1.00 | 6.5 | 4.93 | 5.97 | 3010 × 2070 × 2540 |
| SZ9-2500 / 35 | 3.40 | 21.7 | 1.00 | 6.5 | 5.68 | 6.95 | 3040 × 2270 × 2610 | |||
| SZ9-3150 / 35 | 4.04 | 26.0 | 0.90 | 7.0 | 6.08 | 7.90 | 3160 × 2300 × 2640 | |||
| SZ9-4000 / 35 | 35 38.5 ± 3 × 2.5% | 6.3 10.5 | 4.84 | 30.7 | 0.90 | 7.0 | 7.10 | 9.11 | 3300 × 2330 × 2890 | |
| SZ9-5000 / 35 | 5.80 | 36.0 | 0.85 | 7.0 | 8.47 | 10.86 | 3350 × 2520 × 3000 | |||
| SZ9-6300 / 35 | 7.04 | 38.7 | 0.85 | 7.5 | 9.87 | 12.30 | 3680 × 2650 × 3050 | |||
| SZ9-8000 / 35 | 9.84 | 42.8 | 0.75 | 7.5 | 12.55 | 15.30 | 4190 × 2930 × 3280 | |||
| SZ9-10000 / 35 | 35 38.5 ± 3 × 2.5% | 6.3 6.6 10.5 11 | Ynd11 | 11.6 | 50.6 | 0.75 | 7.5 | 14.70 | 17.86 | 4620 × 3160 × 3400 |
| SZ9-12500 / 35 | 13.7 | 60.0 | 0.70 | 8.0 | 17.35 | 20.05 | 4740 × 3200 × 3540 | |||
| SZ9-16000 / 35 | 16.0 | 73.0 | 0.70 | 8.0 | 19.45 | 23.74 | 4810 × 3360 × 3790 | |||
| SZ9-20000 / 35 | 18.9 | 88.3 | 0.70 | 8.0 | 27.50 | 34.95 | 4880 × 3540 × 4150 | |||
| SZ9-25000 / 35 | 22.4 | 104.4 | 0.65 | 8.0 | 32.51 | 40.22 | 4920 × 3920 × 4200 | |||
| SZ9-31500 / 35 | 26.6 | 125.3 | 0.65 | 8.0 | 37.73 | |||||
