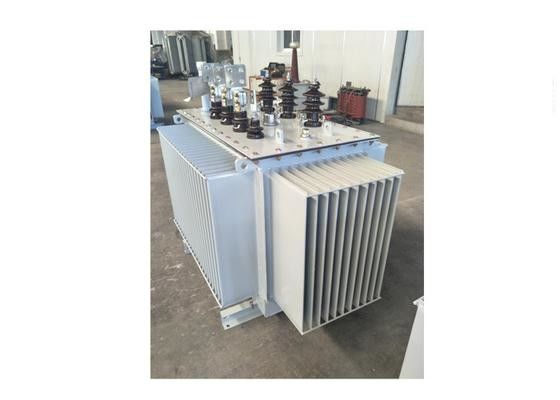

หม้อแปลงไฟฟ้าแบบจุ่มเต็มกำลังไฟฟ้าแบบปิด 20kv พร้อมสามเฟส

20kv น้ำมันแช่หม้อแปลงไฟฟ้า / หม้อแปลงไฟฟ้าระบบจำหน่าย

ภาพรวม

S9-M / S10-M / S11-M / S13-M สามเฟสน้ำมันแช่เต็มหม้อแปลงไฟฟ้าระบบจำหน่ายที่แตกต่างจากหม้อแปลงแช่น้ำมันธรรมดามันจะยกเลิกการอนุรักษ์น้ำมันและระบายความร้อนระบายความร้อนโดยหม้อน้ำแผ่นระลอกในถังน้ำมันซึ่ง สามารถชดเชยการเพิ่มขึ้นและลดลงของปริมาตรน้ำมันโดยการหายใจแบบยืดหยุ่น ชุดผลิตภัณฑ์ทั้งหมดมีความเหมาะสมใน 10KV, 20KV, 35KV ระบบส่งกำลังและการกระจายสามารถใช้ในย่านที่อยู่อาศัยถนนการค้าอุตสาหกรรมการทำเหมือง

ข้อมูลทางเทคนิค

ระดับแรงดัน: 10KV, 20KV, 35KV
ขอบเขตความจุ: 30 ～ 2500KVA
ประเภทการควบคุมแรงดันไฟฟ้า: การควบคุมแรงดันไฟฟ้านอกวงจร
แตะช่วง: ± 2X2.5%; ± 5%; หรือคนอื่น ๆ
ความถี่: 50Hz หรือ 60Hz

เฟส: สามเฟส
กลุ่มการเชื่อมต่อ: Yyn0; Dyn11 หรืออื่น ๆ
ความต้านทานไฟฟ้าลัดวงจร: ความต้านทานมาตรฐานหรือตามคำขอของลูกค้า
สภาพบริการ: กลางแจ้งหรือในร่ม

ประเภทระบายความร้อน: น้ำมันระบายความร้อนด้วยตนเอง (ONAN)

ระดับฉนวน: ระดับ 10kV: LI / AC 75/35 kV

ระดับ 20kV: LI / AC 125/55 kV

ระดับ 35kV: LI / AC 200/85 kV

ระดับ 0.4kV: AC / 5 kV

คุณสมบัติ

การประหยัดพลังงาน

ผลิตภัณฑ์หมายเลขซีเรียลใหม่มีคุณสมบัติของผลิตภัณฑ์ที่ดีกว่าสามารถลดดัชนีการไม่สูญเสียน้ำหนักและการสูญเสียโหลดเพิ่มเติม

ข อายุการใช้งานที่เชื่อถือได้

ใช้การเชื่อมต่อแบบสายฟ้าหรือโครงสร้างการเชื่อมสำหรับฝาครอบถังและขอบของหม้อแปลงที่ปิดสนิทเพื่อป้องกันการสัมผัสของน้ำมันและอากาศ ฉนวนกันความร้อนจะไม่ชื้นดังนั้นอายุของฉนวนจะลดลงและอายุการใช้งานจะเพิ่มขึ้น

ค ฟรีแกนเหล็กที่แขวนอยู่

ไม่จำเป็นต้องตรวจสอบสำหรับแกนเหล็กที่แขวนอยู่ก่อนการทำงานของหม้อแปลงที่ปิดสนิทแบบเต็มประหยัดค่าใช้จ่ายในการตรวจสอบ

d หม้อแปลงที่ซีลสนิทเต็มรูปแบบไม่ต้องบำรุงรักษา

อี โครงสร้างการออกแบบที่กะทัดรัดการนำวัสดุและกระบวนการใหม่มาใช้เพื่อลดเสียงรบกวน

ฉ ปริมาณขนาดเล็กและรูปร่างที่สวยงาม

S13 (11) -M ชุดถังน้ำมันหม้อแปลงใช้หม้อน้ำระลอกเพื่อปรับและชดเชยปริมาตรน้ำมันโดยการหายใจยืดหยุ่นเมื่ออุณหภูมิของน้ำมันเปลี่ยนแปลง ถังน้ำมันแผ่นระลอกมีรูปร่างที่สวยงามและปริมาณขนาดเล็กครอบคลุมพื้นที่ชั้นขนาดเล็ก
