รายละเอียดสินค้า:
การชำระเงิน:
|
แรงดันไฟฟ้า: | 12/24 / 36kV | ปัจจุบัน: | 630 ~ 2500A |
---|---|---|---|
ฉนวนกันความร้อน: | แก๊ส SF6 | ระดับความสูง: | สูงถึง 5,000m |
การป้องกัน: | IP65 | เวลาชีวิต: | 30 ปี |
แสงสูง: | ชุดสวิตช์โลหะหุ้มแรงดันไฟฟ้ากลางสวิตช์,middle voltage switchgear |

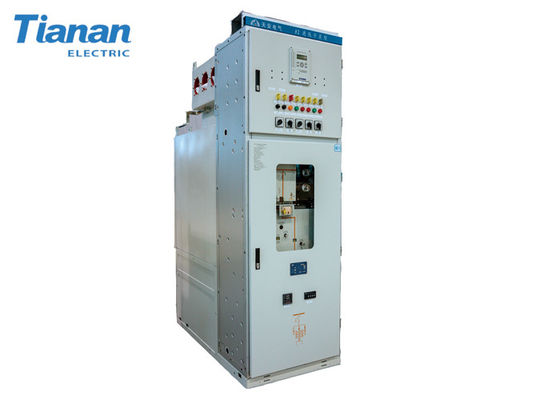

12kV ~ 36kV 2500A 31.5kA MV C-GIS SF6 ก๊าซหุ้มฉนวนโลหะ - หุ้มสวิทช์เกียร์ขนาดกะทัดรัด (GIS)
รายละเอียดสินค้า:
สวิตช์เกียร์หุ้มฉนวนก๊าซออกแบบมาเพื่อติดตั้งในสถานีย่อยหม้อแปลงโรงงานอุตสาหกรรมและโครงสร้างพื้นฐานและสอดคล้องกับข้อกำหนดที่เข้มงวดที่สุดของ
ความปลอดภัยในการทำงาน
เจ้าหน้าที่ความปลอดภัย
ความน่าเชื่อถือในการใช้งาน
รอยเท้าที่เล็กลง
ลดงานบำรุงรักษา
สวิตช์เกียร์นี้สอดคล้องกับ IEC 62271-200 และส่วนประกอบหลักทั้งหมดที่ใช้ในนั้นเป็นไปตามมาตรฐานที่เกี่ยวข้อง
มันถูกออกแบบมาเพื่อรองรับเซอร์กิตเบรกเกอร์สูญญากาศประสิทธิภาพสูง (VCB) ซึ่งได้รับการออกแบบและทดสอบตามมาตรฐาน IEC62271-100

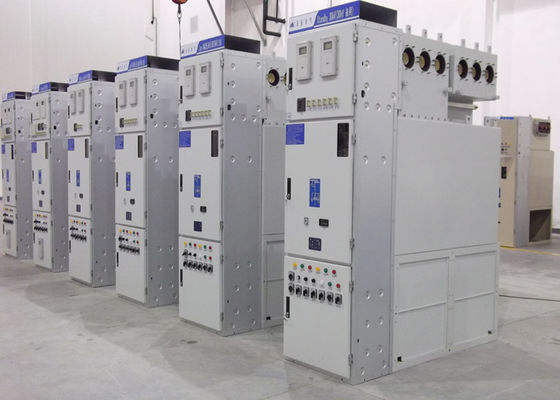

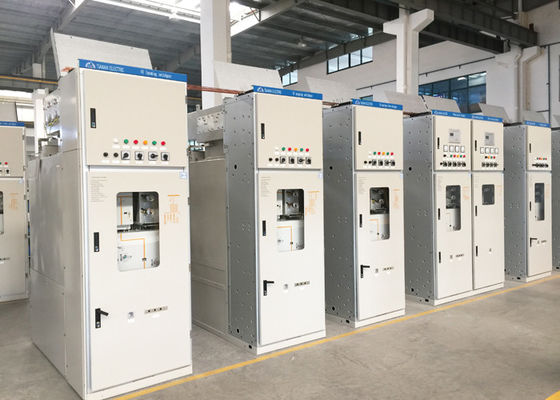

แผงสวิตช์เกียร์เหมาะสำหรับการประกอบระบบบัสบาร์เดี่ยวและคู่สำหรับการติดตั้งในร่ม
คุณสมบัติ:
1. การแนะนำเทคโนโลยีขั้นสูงในประเทศญี่ปุ่น บริษัท โตชิบา จำกัด เพื่อพัฒนาผลิตภัณฑ์
2. ผลการดำเนินงานฉนวนที่ดีขนาดเล็กที่เต็มไปด้วยก๊าซ SF6 เป็นสื่อฉนวน
3. ความน่าเชื่อถือของประสิทธิภาพการทำลายเบรกเกอร์สูญญากาศสำหรับการสูญพันธุ์ส่วนโค้ง
กลไกการทำงานของสปริงมีอายุการใช้งานยาวนาน
4. ความน่าเชื่อถือสูงตัวปิดผนึกและประสิทธิภาพที่ไม่ได้รับผลกระทบจากโลกภายนอก
5. การออกแบบโครงสร้างที่ปลอดภัยอุปกรณ์ปล่อยความดันอิสระทุกชนิด
ซึ่งสามารถรับประกันได้จากความล้มเหลวภายใน
6. อุปกรณ์“ ห้าป้องกัน” มีความน่าเชื่อถือและมีลูกโซ่ทางกลและไฟฟ้า
7. ตู้เชื่อมต่อโดย busbar ฉนวนภายนอกแข็งมันง่ายสำหรับการติดตั้ง
8. ห้องเคเบิลมีพื้นที่เพียงพอสำหรับการติดตั้ง
ข้อมูลจำเพาะอ้างอิง:
36kV / 40.5kV
S / N | ชื่อรายการ | หน่วย | พารามิเตอร์ทางเทคนิค | ||
1 | แรงดันไฟฟ้า | กิโลโวลต์ | 36 | 40.5 | |
2 | ระดับฉนวนกันความร้อนจัดอันดับ | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | 70 (ระยะการแยก: 80) | 95 (ระยะทางแยก: 118) | |
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | 170 ระยะทางห่าง: 195) | 185 (ระยะทางแยก: 215) | |||
3 | จัดอันดับปัจจุบัน | 630,1250,2000,2500 | |||
4 | 4s จัดอันดับในระยะเวลาอันสั้นทนต่อปัจจุบัน | kA | 25,31.5 | ||
5 | จัดอันดับสูงสุดทนต่อปัจจุบัน | 63,80 | |||
6 | จัดอันดับความกดดันการทำงาน | MPa | 0.05 | ||
7 | อัตราการรั่วไหลประจำปี | % | <0.5% | ||
8 | ระดับการป้องกัน | ห้องแก๊สปิดผนึก IP65, ห้องควบคุม IP4X | |||
9 | ขนาด (ความยาว×กว้าง×สูง) | มิลลิเมตร | 600 (นาที) × 1700 × 2450 |
ข้อมูลอ้างอิงคลาส 12kV:
S / N | ชิ้น | หน่วย | ข้อมูล |
1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 |
2 | จัดอันดับปัจจุบัน | 630 1250 2000 2500 | |
3 | จัดอันดับความถี่ | เฮิร์ตซ์ | 50/60 |
4 | จัดอันดับความถี่พลังงานทนแรงดันไฟฟ้า (1 นาที) | ||
5 | เฟสกับเฟส, เฟสต่อดิน | กิโลโวลต์ | 45 |
6 | ระหว่างการกวาดล้าง | กิโลโวลต์ | 48 |
7 | จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า | ||
8 | เฟสกับเฟส, เฟสต่อดิน | กิโลโวลต์ | 75 |
9 | ระหว่างการกวาดล้าง | กิโลโวลต์ | 85 |
10 | ความถี่พลังงานทนต่อแรงดันไฟฟ้าของเสริม วงจรควบคุม (1 นาที) | V | 2000 |
11 | จัดอันดับสั้นทำลาย cricuit ปัจจุบัน (rms) | kA | 20 25 31.5 |
12 | ประเมินระยะสั้นทำให้ปัจจุบัน | kA | 63 80 100 |
13 | เวลาสั้นจัดอันดับทนต่อปัจจุบัน | kA / s | 25/4 31.5 / 4 40/4 |
14 | จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 63 80 100 |
15 | ระดับการป้องกัน | ช่องเติมแก๊ส: IP67 ช่อง LV: IP4X | |
16 | ทุกเฟสอามินกลับมามีความต้านทานวงจร | uΩ | <250 |
17 | พิกัดแรงดันแก๊ส SF6 (20ºC) | Mpa | 0.045 |
18 | ความดันก๊าซ SF6 ขั้นต่ำ (20ºC) | Mpa | 0.03 |
19 | อัตราการสูญเสียก๊าซ SF6 ประจำปี | % | <1 |
20 | แรงดันไฟฟ้าของวงจรควบคุมเสริม | V | DC 110/220 AC 220 |
21 | ขนาด (WxDxH) | มิลลิเมตร | 500x1000x1850 |
