รายละเอียดสินค้า:
การชำระเงิน:
|
ม้วน: | คูเปอร์ 100% | ความจุ: | 6300-63000kVA |
---|---|---|---|
ประเภทขดลวด: | หม้อแปลงขดลวดสองแกน | แตะตัวเปลี่ยน: | โหลดและปิดโหลด |
แสงสูง: | หม้อแปลงชนิดน้ำมันหม้อแปลงไฟฟ้าระบบส่งกำลัง,power transmission transformer |

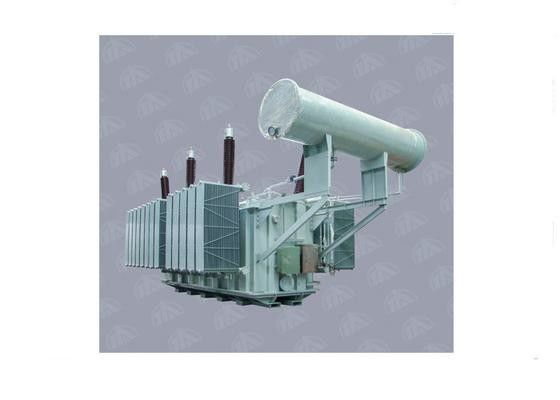

110KV - 220KV สำหรับตัวโหลด Tap Taper Power Transmission Transformer
ข้อมูลทั่วไป:
หม้อแปลง 220kV นำโครงสร้างถังแผ่นพับแบบเต็มของหม้อแปลง 110kV ทำให้โครงสร้างมีเหตุผลมากขึ้นง่ายขึ้นสำหรับการติดตั้งและตรวจสอบไซต์ เมื่อรวมประสบการณ์การออกแบบและการผลิตมานานหลายปีของเราความน่าเชื่อถือและประสิทธิภาพของผลิตภัณฑ์ได้มาถึงระดับขั้นสูงระดับนานาชาติ
ผ่านการปรับปรุงอย่างต่อเนื่องและการเปลี่ยนแปลงผลิตภัณฑ์ของเรามีลักษณะของการสูญเสียต่ำ, เสียงรบกวนต่ำ, ปล่อยบางส่วนต่ำ, สูง shortcircuit ทนต่อความจุ, ความต้านทานสูงและโครงสร้างที่ปิดผนึกอย่างเต็มที่ชุดครอบคลุม tw o-winding และสาม ก๊อกเปลี่ยนหม้อแปลงไฟฟ้า, โหลดบนหม้อแปลงเปลี่ยนแตะและหม้อแปลงเปลี่ยนอัตโนมัติก๊อก
S10 series 110kV หม้อแปลงขดลวดคู่ที่ไม่ต้องเปลี่ยนขด
ชนิด | ช่วงแรงดันและก๊อกน้ำ | สัมพันธ์ | ไม่มีการสูญเสียโหลด (กิโลวัตต์) | โหลดการสูญเสีย (กิโลวัตต์) | ไม่มีโหลดปัจจุบัน (%) | impendence (%) | มิติ LxWxH (มม.) | |
HV | LV | |||||||
S (F) 10-6300 / 110 | 110 115 121 132 ± 2 x2.5% | 6.3 6.6 10.5 11 | YNd11 | 8 | 34 | 0.65 | 10.5 | 4090 x 2980 x 4750 |
S (F) 10-8000 / 110 | 9.5 | 42 | 0.65 | 4140 x 3020 x 4780 | ||||
S (F) 10-10,000 / 110 | 11.2 | 48.5 | 0.64 | 4380 x 3080 x 4780 | ||||
S (F) 10-12,500 / 110 | 12.1 | 59 | 0.55 | 4700 x 4200 x 5000 | ||||
S (F) 10-16,000 / 110 | 16.0 | 73 | 0.5 | 3710 x 2880 x 4420 | ||||
S (F) 10-20,000 / 110 | 18.5 | 86 | 0.5 | 5250 x 3937 x 4260 | ||||
S (F) 10-25,000 / 110 | 21.3 | 98 | 0.5 | 5280 x 3980 x 4270 | ||||
S (F) 10-31,500 / 110 | 24.2 | 120 | 0.47 | 5300 x 4060 x 4310 | ||||
S (F) 10-40,000 / 110 | 29.3 | 139 | 0.47 | 5410 x 4150 x 4330 | ||||
S (F) 10-50,000 / 110 | 36 | 180 | 0.5 | 5900 x 4380 x 6100 | ||||
S (F) 10-63,000 / 110 | 40 | 217 | 0.5 | 6810 x 4520 x 5885 | ||||
S (F) 10-75,000 / 110 | 48 | 246 | 0.5 | 5970 x 4600 x 6500 | ||||
S (FP) 10-75,000 / 110 | 39.2 | 248 | 0.5 | 6420 x 4437 x 6356 | ||||
S (FP) 10-80,000 / 110 | 51.9 | 273 | 0.5 | 6980 x 4390 x 6435 | ||||
S (FP) 10-90,000 / 110 | 53.2 | 283 | 0.4 | 12440 x 5200 x 6700 | ||||
S (FP) 10-150000 / 110 | 15.75 | 79.2 | 420 | 0.4 | 9410 x 3450 x 6213 | |||
S (FP) 10-240000 / 110 | 13.8 | 141 | 601 | 0.4 | 8500 x 5750 x 6400 |
ชนิด | ช่วงแรงดันและก๊อกน้ำ | สัมพันธ์ | ไม่มีการสูญเสียโหลด (กิโลวัตต์) | โหลดการสูญเสีย (กิโลวัตต์) | ไม่มีโหลดปัจจุบัน (%) | impendence (%) | มิติ ยาว xW xH (มม.) | |
HV | LV | |||||||
S (F) Z10-6300 / 110 | 110 115 121 132 ± 8 x 1.25% | 6.3 6.6 10.5 11 | YNd11 | 8.5 | 35 | 0.55 | 10.5 | 4940 x 3710 x 4620 |
S (F) Z10-8000 / 110 | 10.5 | 43 | 0.55 | 5010 x 3770 x 4680 | ||||
S (F) Z10-10000 / 110 | 12 | 50 | 0.55 | 5040 x 3810 x 4730 | ||||
S (F) Z10-12500 / 110 | 14.5 | 59 | 0.55 | 5100 x 3870 x 4760 | ||||
S (F) Z10-16000 / 110 | 16.4 | 70 | 0.5 | 5160 x 3900 x 4810 | ||||
S (F) Z10-20000 / 110 | 18.9 | 86 | 0.5 | 5760 x 3780 x 4730 | ||||
S (F) Z10-25000 / 110 | 22.6 | 101 | 0.5 | 5820 x 3840 x 4790 | ||||
S (F) Z10-31500 / 110 | 26.4 | 117 | 0.45 | 6320 x 4035 x 5160 | ||||
S (F) Z10-40000 / 110 | 32.6 | 142 | 0.4 | 6550 x 4670 x 5740 | ||||
S (F) Z10-50000 / 110 | 34.6 | 179 | 0.4 | 6270 x 4560 x 5865 | ||||
S (F) Z10-63000 / 110 | 39 | 217 | 0.4 | 6320 x 4610 x 5930 |
