| แรงดันสูง: | 6 / 6.3 / 10kV | กระแสไฟฟ้าแรงต่ำ: | 0.4kv |
|---|---|---|---|
| ความจุ: | 30--2000kVA | น้ำมัน: | น้ำมันแร่คุณภาพสูง |
| แสงสูง: | หม้อแปลงไฟฟ้าระบบส่งกำลัง,หม้อแปลงไฟฟ้าชนิดน้ำมัน |
||

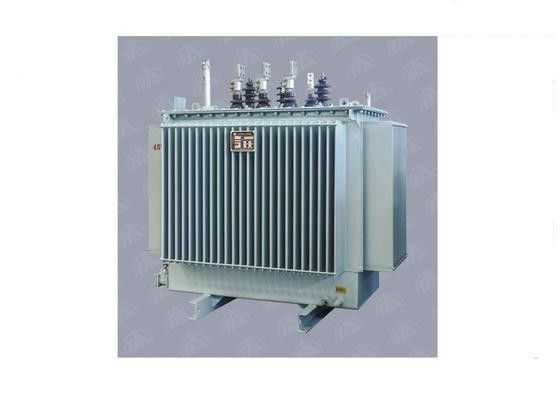

10kV น้ำมันแช่ปิด - โหลดเปลี่ยนหม้อแปลงไฟฟ้ากำลังจำหน่ายหม้อแปลง
ทั่วไป:
หม้อแปลงระดับ 11KV ถูกนำมาใช้อย่างกว้างขวางในสถานีส่งและจ่ายกระแสไฟฟ้า, โรงงานอุตสาหกรรม, Generation Set-up Unit (GSU) พวกเขามีลักษณะของประสิทธิภาพสูงสูญเสียต่ำและบำรุงรักษาฟรี
คุณสมบัติโครงสร้าง:
►แกนเหล็ก
แกนเหล็กทำจากแผ่นเหล็กซิลิคอนรีดเย็น การเคลือบเป็นแนวยาวบนเส้นตัดตามความยาวของ GEORG พร้อมการตัดแบบขั้นบันไดและฟังก์ชั่นการซ้อนอัตโนมัติ โครงสร้างการเคลือบหลายขั้นตอนสามารถลดการสูญเสียและเสียงรบกวนแผ่นเหล็กในแขนขาและแอกถูกยึดเข้าด้วยกันด้วยการยึดเกาะด้วยอีพ็อกซี่แก้ว
►ไขลาน
เคลือบทองแดงหรือกระดาษที่มีคุณภาพสูงถูกนำมาใช้เป็นตัวนำม้วนเป็นแบบกลองชนิดเกลียวชนิดเกลียวปรับปรุงเกลียวชนิดต่อเนื่องและชนิด interleaved เพื่อให้แน่ใจว่ามีความแข็งแรงของฉนวน เทปมาตรฐานคือ± 2 * 2.5% ของขดลวด HV
►รถถัง
ถังฝาครอบและผู้พิทักษ์คือ
ทำจากแผ่นเหล็กลูกฟูกสำหรับหม้อแปลงขนาดเล็กเราใช้ถังลึกและฝาปิด แต่สำหรับหม้อแปลงขนาดใหญ่เราผลิตระฆังชนิดการก่อสร้างลูกฟูกเป็นวิธีที่มีประสิทธิภาพสำหรับระบายความร้อนน้ำมัน
►น้ำมันฉนวน
ถังบรรจุน้ำมันแร่คุณภาพสูงตามมาตรฐาน IEC296 และปราศจาก PCB และ PCT น้ำมันถูกนำมาใช้เพื่อช่วยระบายความร้อนหม้อแปลง นอกจากนี้ยังใช้เป็นส่วนหนึ่งของฉนวนไฟฟ้าระหว่างชิ้นส่วนที่อยู่ภายใน
►แตะที่เปลี่ยน
Tap changers ใช้เพื่อควบคุมแรงดันไฟฟ้าออกของหม้อแปลงให้อยู่ในระดับที่ต้องการเราทำได้โดยการเปลี่ยนอัตราส่วนของหม้อแปลงในระบบโดยการเปลี่ยนจำนวนรอบในขดลวด HV เครื่องเปลี่ยนเทปสามารถโหลด (OLTC) หรือ off load (OCTC)
►การประกอบ
แกนและขดลวดรวมตัวกันจากส่วนที่ใช้งานของหม้อแปลง ร่างกายที่ใช้งานประกอบกับหลายขดลวดและวิธีการความดันแห้งเหมือนกันนำมาใช้อย่างมีประสิทธิภาพปรับปรุงความแข็งแกร่งทางไฟฟ้าและความสามารถในการทนต่อการลัดวงจร
ข้อมูลทางเทคนิคของผลิตภัณฑ์ทั่วไป;
| ชนิด | อันดับ KVA | On-โหลด การสูญเสีย (w) | ภาระ การสูญเสีย (w) | ผม (%) | สหราชอาณาจักร (%) | มิติ (มม.) | น้ำหนัก (กิโลกรัม) | ||
| ข | ค | ||||||||
| S9-M-50/11 | 50 | 170 | 870 | 2.0 | 4.0 | 1215 | 660 | 1170 | 430 |
| S9-M-250/11 | 250 | 560 | 3050 | 1.2 | 4.0 | 1190 | 815 | 1370 | 1115 |
| S9-M-400/11 | 400 | 800 | 4300 | 1.0 | 4.0 | 1515 | 770 | 1580 | 1380 |
| S9-M-500/11 | 500 | 960 | 5050 | 1.0 | 4.0 | 1635 | 840 | 1610 | 1600 |
| S9-M-1000-1011 | 1000 | 1700 | 10300 | 0.7 | 4.5 | 1960 | 1095 | 1960 | 2860 |
| S9-M-2500/11 | 2500 | 3300 | 23000 | 0.55 | 5.5 | 2230 | 2305 | 2445 | 5660 |
| S10-M-30/10 | 30 | 110 | 600 | 1.8 | 4.0 | 870 | 645 | 1025 | 310 |
| S10-M-50/10 | 50 | 140 | 870 | 1.7 | 4.0 | 1090 | 650 | 1080 | 395 |
| S10-M-80/10 | 80 | 200 | 1250 | 1.6 | 4.0 | 1140 | 675 | 1110 | 490 |
| S10-M-100/10 | 100 | 240 | 1500 | 1.5 | 4.0 | 1185 | 690 | 1130 | 560 |
| S10-M-125/10 | 125 | 280 | 1800 | 1.4 | 4.0 | 1205 | 710 | 1180 | 670 |
| S10-M-160/10 | 160 | 340 | 2200 | 1.3 | 4.0 | 1255 | 720 | 1200 | 780 |
| S10-M-200/10 | 200 | 400 | 2600 | 1.2 | 4.0 | 1295 | 740 | 1215 | 875 |
| S10-M-250/10 | 250 | 470 | 3050 | 1.1 | 4.0 | 1340 | 755 | 1260 | 1115 |
| S10-M-315/10 | 315 | 560 | 3650 | 1.0 | 4.0 | 1400 | 770 | 1320 | 1280 |
| S10-M-400/10 | 400 | 680 | 4300 | 0.9 | 4.0 | 1500 | 860 | 1400 | 1490 |
| S10-M-500/10 | 500 | 810 | 5150 | 0.9 | 4.0 | 1575 | 895 | 1430 | 1740 |
| S10-M-630/10 | 630 | 1020 | 6200 | 0.8 | 4.5 | 1660 | 930 | 1545 | 2110 |
| S10-M-800/10 | 800 | 1190 | 7500 | 0.7 | 4.5 | 1830 | 1070 | 1590 | 2625 |
| S10-M-1000-1010 | 1000 | 1450 | 10300 | 0.6 | 4.5 | 1935 | 1175 | 1685 | 2860 |
| S10-M-1250-1210 | 1250 | 1650 | 12000 | 0.6 | 4.5 | 1960 | 1170 | 1730 | 3330 |
| S10-M-1600-1610 | 1600 | 2040 | 14500 | 0.5 | 4.5 | 2325 | 1220 | 2120 | 3765 |
| S10-M-2000/10 | 2000 | 2140 | 17820 | 0.5 | 4.5 | 2395 | 1260 | 2225 | 4530 |
