รายละเอียดสินค้า:
การชำระเงิน:
|
โครงสร้าง: | ชนิดที่ปิดได้ที่ถอนได้ | แรงดันไฟฟ้า: | 3.6KV, 7.2KV, 12kV |
---|---|---|---|
จัดอันดับปัจจุบันของ busuar หลัก: | 630 ~ 4000A | ความต้านทานห่วงที่สำคัญ: | ≤400 |
แสงสูง: | ก๊าซ gis สวิตช์เกียร์ฉนวน,สวิตช์แรงดันไฟฟ้ากลางของ |

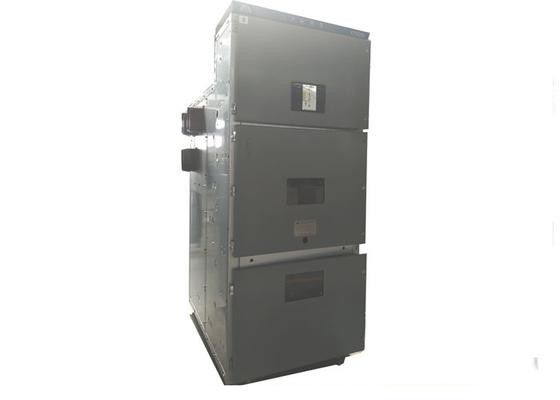

AC Meta ในร่มแบบถอดได้หุ้มและสวิตช์แบบโลหะ
ภาพรวม
ในฐานะที่เป็นอุปกรณ์ส่งกำลังและควบคุมการกระจาย KYN28A-12 ในร่ม AC ถอดโลหะหุ้มและสวิตช์ล้อมรอบโลหะเหมาะสำหรับ 12kV สามเฟส AC 50Hz พลังงานกริดที่ระดับความสูงไม่เกิน 1,000 เมตร
คุณสมบัติของสินค้า
(1) โครงสร้างของร่างกายประกบด้วยแผ่นเหล็กชุบ AI-Zn ซึ่งได้รับแรงขอบซ้ำแล้วซ้ำอีก
(2) อุปกรณ์ทั้งหมดสามารถใช้งานได้เมื่อปิดประตูตู้
(3) ตัวเครื่องถูกปิดผนึกอย่างเต็มที่เพื่อป้องกันของกระจุกกระจิกและศัตรูพืชและระดับการป้องกันของมันคือ IP4X นอกจากนี้ระดับการป้องกันของรถเข็นขนาดเล็กช่องบัสบาร์ช่องเคเบิลและช่องเครื่องมือถ่ายทอดเป็น IP2X
(4) การล็อคง่ายและมีประสิทธิภาพสามารถป้องกันการทำงานผิดพลาด อุปกรณ์เชื่อมต่อที่สมบูรณ์แบบ "ห้าป้องกัน" ให้การป้องกันความปลอดภัยที่เชื่อถือได้สำหรับผู้ปฏิบัติงานอุปกรณ์
(5) สามารถเปลี่ยนเบรกเกอร์ในลักษณะที่ค่อนข้างง่ายด้วยรถเข็นขนาดเล็ก มี VT19 และเบรกเกอร์สูญญากาศ VD4 นำเข้า
(6) เบรกเกอร์สูญญากาศและกลไกการทำงานในห้องแรงดันสูงต้องการการบำรุงรักษาเพียงเล็กน้อย
(7) ตู้สามารถติดตั้งกับผนังเพื่อประหยัดพื้นที่
(8) สายรองถูกต่อเข้ากับท่อสายไฟที่มีขนาดใหญ่ซึ่งง่ายต่อการเชื่อมต่อ

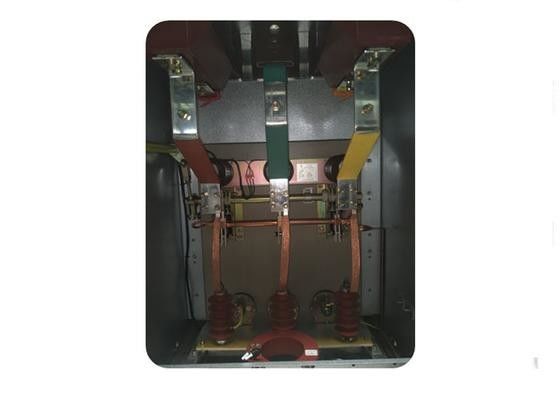

(9) โครงสร้างชุดกลางให้พื้นที่ขนาดใหญ่สำหรับช่องเคเบิลที่เชื่อมต่อกับสายเคเบิลหลายสาย
(10) สามารถสังเกตการติดตั้งช่องเคเบิลได้ง่าย ๆ ผ่านหน้าต่างตรวจสอบแผงควบคุม
(11) ช่องเก็บสายเคเบิลและช่องเก็บเครื่องมือรองได้รับการติดตั้งอย่างอิสระกับบัสบาร์สายดินที่มีการสัมผัสที่ดีกับตู้
พารามิเตอร์ทางเทคนิค
เลขที่ | ชิ้น | หน่วย | พารามิเตอร์ | |
1 | แรงดันไฟฟ้า | กิโลโวลต์ | 3.6 , 7.2 , 12 | |
2 | จัดอันดับปัจจุบัน | 630 , 1250 , 1600 , 2000 , 2500 , 3150 , 400 0 | ||
3 | จัดอันดับพลังงานความถี่สั้นทนต่อแรงดันไฟฟ้า | เฟสกับเฟส, เฟสกับโลก | กิโลโวลต์ | 42 |
ระยะทางแยก | กิโลโวลต์ | 48 | ||
4 | จัดอันดับแรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | เฟสกับเฟส, เฟสกับโลก | กิโลโวลต์ | 75 |
ระยะทางแยก | กิโลโวลต์ | 85 | ||
5 | จัดอันดับไดนามิกปัจจุบัน ( ยอด ) | kA | 40 , 50 , 63 , 80 , 100 , 125 , 130 | |
6 | ทนต่อการลัดวงจรได้รับการจัดอันดับในปัจจุบัน ( 4s , มูลค่าเสมือน ) | kA | 16 , 20 , 25 , 31.5 , 40 , 50 | |
7 | จัดอันดับความถี่ | เฮิร์ตซ์ | 50 | |
8 | หมดเวลาของการลัดวงจรจัดอันดับปัจจุบันทำลาย | ไทม์ส | 30 | |
9 | ความร้อนจัดอันดับ เวลา | s | 4 | |
10 | ชีวิตเครื่องกล | ไทม์ส | 30000 | |
11 | ขนาดโดยรวม ( กว้าง × สูง × ลึก ) | มิลลิเมตร | 800 ( 1,000 ) × 2300 × 1500 ( 1600/1700) |
