| จัดอันดับปัจจุบัน: | 630A, 125A | แรงดันไฟฟ้า: | 12KV |
|---|---|---|---|
| ระดับการป้องกัน: | IP67 | มิติ: | 400 * 750 * 1500 |
| แสงสูง: | ก๊าซ gis สวิตช์เกียร์ฉนวน,สวิตช์แรงดันไฟฟ้ากลางของ |
||
สวิตช์แรงดันไฟฟ้าขนาดกลาง 12kv, ฉนวนไฟฟ้าที่เป็นของแข็ง Mv สวิตช์เกียร์ Rmu
12KV สวิตช์แรงดันไฟฟ้าขนาดกลางสวิตช์แข็งฉนวนกันความร้อนสวิตช์ RMU
ภาพรวม

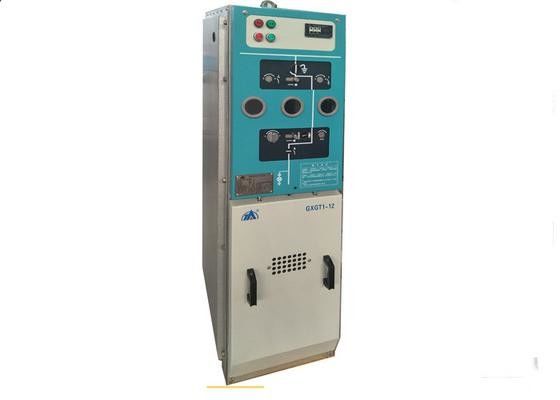

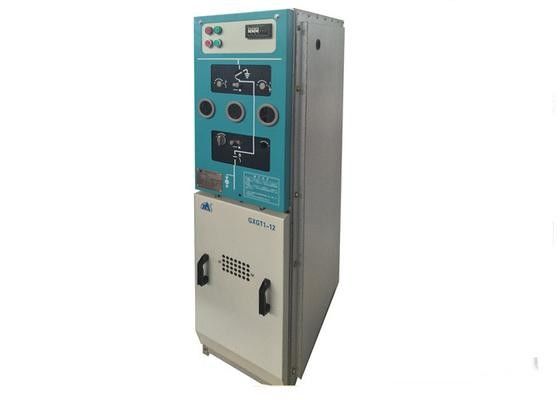

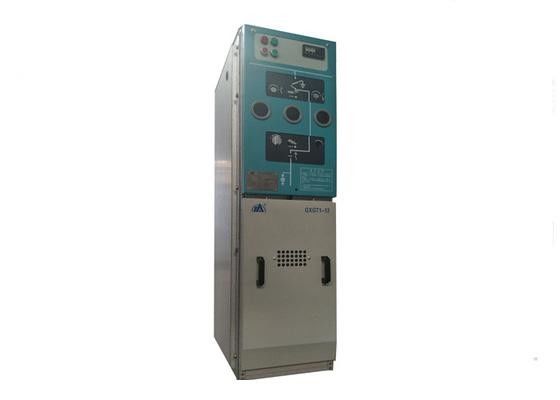

GXGT1-12 Solid Insulation Switchgear เป็นอุปกรณ์ด้านสิ่งแวดล้อมที่หุ้มฉนวนและปิดสนิท ส่วนที่มีชีวิตจะถูกปิดผนึกในกระบอกฉนวนอีพอกซีเรซินที่มีการหุ้มสายดินบนพื้นผิวด้านนอกและ busbar ซีลยางซิลิโคน ปลั๊กแข็งฉนวนชนิดบัสบาร์ใช้เพื่อเชื่อมต่อสวิตช์เกียร์ข้างเคียงสองเพื่อนบ้าน สวิตช์เกียร์ทั้งหมดไม่ได้รับอิทธิพลจากสภาพแวดล้อมภายนอก
GXGT1-12 สวิตช์ฉนวนกันความร้อนที่เป็นของแข็งประกอบด้วยสวิตช์โหลดสูญญากาศตู้สูญญากาศสวิทช์โหลดรวมอุปกรณ์ตู้และตู้เบรกเกอร์สูญญากาศ เหมาะสำหรับสามเฟส AC 10kV, 50Hz ระบบบัสบาร์เดียวสำหรับการยอมรับและการกระจายของอุปกรณ์พลังงาน มันมีฟังก์ชั่นการควบคุมการป้องกันการกำกับดูแลและการสื่อสารสำหรับวงจร มันถูกนำไปใช้ในสนามบิน, รถไฟใต้ดิน, อาคารขนาดใหญ่, สถานีย่อยรองและผู้ประกอบการอุตสาหกรรมและเหมืองแร่, ฯลฯ โดยเฉพาะอย่างยิ่งสำหรับสถานที่ที่มีพื้นที่แคบ, สภาพแวดล้อมที่ไม่ดี, ระดับความสูงและขอบำรุงรักษาฟรี
| S / N | ชื่อ | หน่วย | ตู้แช่แข็ง GXGT1-12 | C โมดูลสวิตช์โหลด | F โมดูลรวมอุปกรณ์ | V โมดูลเบรกเกอร์ | ||
| 1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 | |||||
| 2 | 1 นาทีพลังงานความถี่ทนต่อแรงดันไฟฟ้า (rms) (ระหว่างเฟสถึงโลก / แตกหัก) | กิโลโวลต์ | 42/48 | |||||
| 3 | Lightning Impulse ทนต่อแรงดันไฟฟ้า (rms) (ระหว่างเฟสไปยังโลก / แตกหัก) | กิโลโวลต์ | 75/85 | |||||
| 4 | จัดอันดับปัจจุบัน | 630,1250 | 630 | 125 | 630,1250 | |||
| 5 | จัดอันดับความถี่ | เฮิร์ตซ์ | 50 | |||||
| 6 | จัดอันดับลัดวงจรทำลายปัจจุบัน | kA | 20,25 | 31.5 | 20,25 | |||
| 7 | ออกจากเฟส Earthing Fault Breaking Current | kA | 17.3,21.7 | |||||
| 8 | จัดอันดับสายชาร์จปัจจุบัน | 10 | 25 | |||||
| 9 | จัดอันดับเวลาสั้น - ทนทนระยะเวลาปัจจุบัน / ลัดวงจร | kA / s | 20,25 / 4 | 20/4 | 20,25 / 4 | |||
| 10 | จัดอันดับสูงสุดทนต่อปัจจุบัน | kA | 50,63 | 50 | 50,63 | |||
| 11 | จัดอันดับลัดวงจรทำให้ปัจจุบัน (สูงสุด) | kA | 50,63 | 50 | 50,63 | |||
| 12 | ลำดับการปฏิบัติการจัดอันดับ | O-0.3s-CO-180-CO | ||||||
| 13 | จัดอันดับ Take-over (โอน) ปัจจุบัน | 3500 | ||||||
| 14 | ปล่อยบางส่วน | พีซี | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | ชีวิตเครื่องกล | ไทม์ส | 10000 | |||||
| 16 | คลาสอาร์คภายใน | IAC | คลาส AFLR 20kA / 0.5s | |||||
| 17 | ระดับการป้องกัน | ตัวบรรจุไฟฟ้าแบบกันรั่ว IP67, Cubicle IP4X | ||||||
