รายละเอียดสินค้า:
การชำระเงิน:
|
ประเภทฉนวน: | ก๊าซ SF6 หุ้มฉนวน | แรงดันไฟฟ้า: | 12 KV |
---|---|---|---|
ทำลายจัดอันดับปัจจุบัน: | 31.5KA | ||
แสงสูง: | ก๊าซ gis สวิตช์เกียร์ฉนวน,สวิตช์แรงดันไฟฟ้ากลางของ |

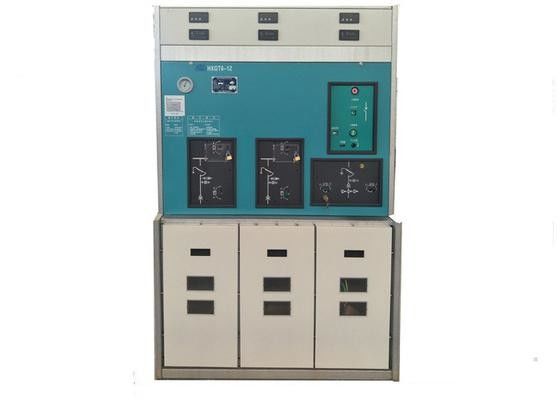

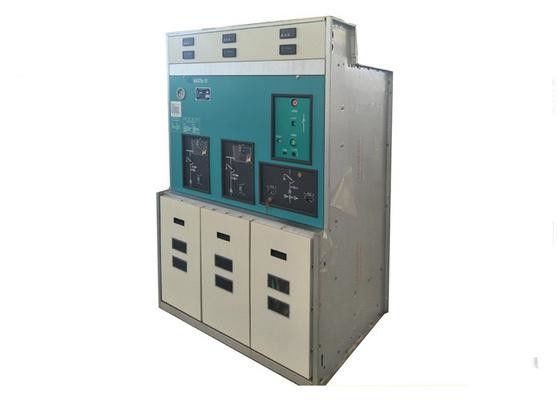

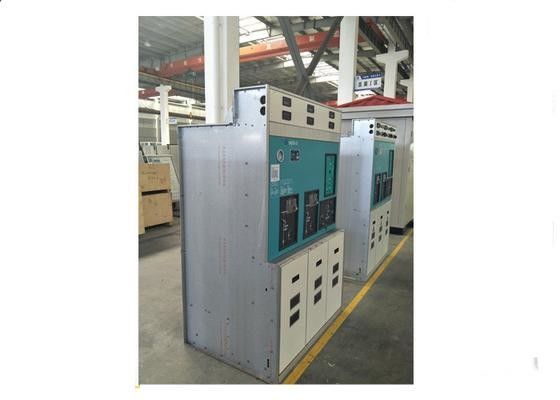

หน่วยหลักแหวนฉนวนก๊าซ SF6 โลหะ 12 KV - สวิตช์เกียร์แบบปิด
ภาพรวม
HXGT6 (XGN58) -12 สวิตช์หน่วยหลักของแหวน SF6 (ต่อไปนี้จะเรียกว่า "RMU" ) ได้รับการออกแบบและพัฒนาโดย บริษัท ของเราตามสถานการณ์แหล่งจ่ายไฟที่แท้จริงของประเทศของเรา เป็นเครื่องใช้ไฟฟ้า MV ในร่มรุ่นใหม่ขนาด 10kV และสามารถนำไปใช้ในการแปลงและสร้างกริดในเมืองผลิตภัณฑ์นี้ได้รับการทดสอบประเภทและการตรวจสอบการว่าจ้าง มันประมวลผลข้อดีของปริมาณขนาดเล็กน้ำหนักเบาใช้งานง่ายใช้งานอย่างปลอดภัยเชื่อถือได้สูงโดยไม่ได้รับอิทธิพลจากสภาพแวดล้อมและสภาพอากาศและการบำรุงรักษาฟรี
สวิตช์เป็นอุปกรณ์คอมโพสิตชนิดหนึ่งซึ่งหุ้มวงจรหลักทั้งหมดในตู้โลหะและใช้ก๊าซ SF6 เป็นอุปกรณ์ดับเพลิงอาร์คและฉนวน เหมาะสำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวนและจ่ายไฟสองเท่าในเครือข่ายแหล่งจ่ายไฟ MV ขนาด 10kV นอกจากนี้ยังใช้ในแหล่งจ่ายไฟของเทอร์มินัล เนื่องจากการใช้แหล่งจ่ายไฟเครือข่ายแบบวงแหวนเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟมันถูกใช้เป็นพิเศษในโรงงานแร่พื้นที่ที่อยู่อาศัยโรงเรียนสวนสาธารณะและอื่น ๆ สำหรับการกระจายและการควบคุมพลังงาน นอกจากนี้เนื่องจากการเชื่อมต่อที่สะดวกและการติดตั้งในปริมาณน้อยจึงใช้ในสถานีย่อยเป็นอุปกรณ์ไฟฟ้าแรงสูงในด้านหลัก
สภาพบริการ
A. ระดับความสูง ≤ 1,000m (เหนือระดับน้ำทะเล);
B. อุณหภูมิแวดล้อม: -25 ºC ~ + 40 ºC ;
C. ความเร็วลม ≤ 34m / s
D. จุดที่ไม่ควรสั่นอย่างสวยงามเป็นประจำ
พารามิเตอร์ทางเทคนิคพื้นฐาน
S / N | ชิ้น | หน่วย | พารามิเตอร์ |
1 | แรงดันไฟฟ้า | กิโลโวลต์ | 12 |
2 | จัดอันดับความถี่ | เฮิร์ตซ์ | 50 |
3 | โหลดสวิตช์จัดอันดับปัจจุบัน | 630 | |
4 | จัดอันดับวงจรหลักทนเวลาสั้นปัจจุบัน (rms) 3s | kA | 20 |
5 | จัดอันดับวงจรหลักแบบไดนามิกปัจจุบัน (ยอด) | kA | 50 |
6 | จัดอันดับวงจรหลักทำให้ปัจจุบัน (ยอด) | kA | 50 |
7 | จัดอันดับปัจจุบันทำลายทำลายใช้งานล่าสุด | 630 | |
8 | จัดอันดับวงปิดทำลายปัจจุบัน | 630 | |
9 | 5% จัดอันดับกระแสโหลดทำลายใช้งานล่าสุด | 31.5 | |
10 | จัดอันดับสายชาร์จทำลายปัจจุบัน | 10 | |
11 | จัดอันดับหม้อแปลงไม่มีโหลดทำลายปัจจุบัน | 1600kVA หม้อแปลงกระแสโหลดไม่ | |
12 | จัดอันดับฟิวส์ทำลายปัจจุบัน | kA | 31.5 |
13 | จัดอันดับการถ่ายโอนปัจจุบัน | 1500 | |
14 | เต็มกำลังการผลิตครั้ง | ไทม์ส | 100 |
15 | ชีวิตเครื่องกล | ไทม์ส | 10000 |
16 | ความถี่พลังงาน 1 นาทีทนต่อแรงดันไฟฟ้าไปยังโลกระหว่างเฟส / ข้ามช่องว่างที่เปิด | กิโลโวลต์ | 42/48 |
17 | Lightning Impulse ทนต่อแรงดันไฟฟ้าไปยังโลกระหว่างเฟส / ข้ามช่องว่างที่เปิด | กิโลโวลต์ | 75/85 |
18 | แรงดันไฟฟ้าแก๊ส SF6 (แรงดัน Gage คือ 20 ℃) | Mpa | 0.04 |
19 | SF6 อัตราการรั่วไหลของก๊าซประจำปี | ≤0.2% | |
20 | การจ่ายกำลังไฟของมอเตอร์, แรงดันไฟฟ้า | V | DC48, AC220, 110 |
21 | ปิดมอเตอร์ปัจจุบัน | 0.5 | |
22 | เปิดปัจจุบัน | 2.5 |
พารามิเตอร์ทางเทคนิคฟิวส์ฟิวส์
S / N | แรงดันไฟฟ้า | จัดอันดับฟิวส์ปัจจุบัน | จัดอันดับ Fusant ปัจจุบัน | ทำลายจัดอันดับปัจจุบัน |
XRNT | 12 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
100 | 50 63 71 80 100 | 31.5 | ||
125 | 125 | 31.5 |
