บ้าน ผลิตภัณฑ์สวิตช์แรงดันไฟฟ้าปานกลาง

เบรกเกอร์สุญญากาศสวิตช์โลหะหุ้มหุ้มสวิตช์แรงดันกลาง

ประเทศจีน Ningbo Tianan (Group) Co.,Ltd. รับรอง
ประเทศจีน Ningbo Tianan (Group) Co.,Ltd. รับรอง
สนทนาออนไลน์ตอนนี้ฉัน

เบรกเกอร์สุญญากาศสวิตช์โลหะหุ้มหุ้มสวิตช์แรงดันกลาง

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

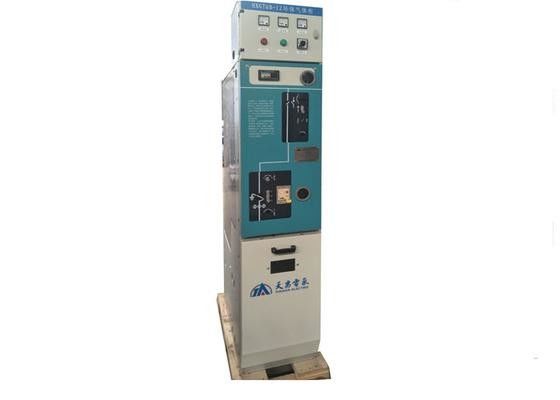

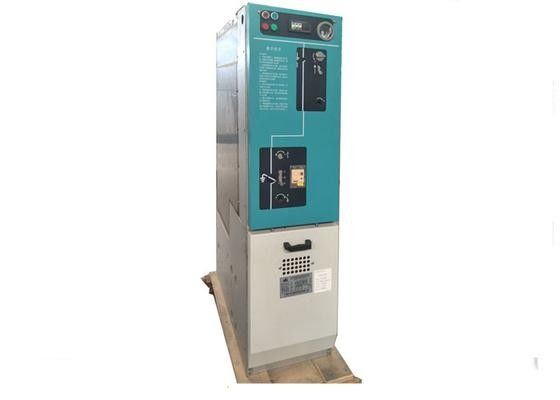

ภาพใหญ่ :  เบรกเกอร์สุญญากาศสวิตช์โลหะหุ้มหุ้มสวิตช์แรงดันกลาง

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Tianan Electric
ได้รับการรับรอง: IEC62271-220,JB/T3855-2008,GB16926-2009
หมายเลขรุ่น: XGN58 (HXGT6A) -12

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Pending
รายละเอียดการบรรจุ: ลังไม้
เวลาการส่งมอบ: 45 วันทำงาน
เงื่อนไขการชำระเงิน: T / T, L / C, D / P, Wester N Union, MoneyGram
สามารถในการผลิต: 2000 หน่วยต่อปี
รายละเอียดสินค้า
ประตูตู้: แผ่นโลหะผสมเหล็ก กรงขัง: แผ่นสแตนเลส
จัดอันดับบัสบาร์ปัจจุบัน: 630 / 1250A SF6 แก๊สอัตราการรั่วไหลประจำปี: ≤0.2%
แสงสูง:

gis gas insulated switchgear

,

middle voltage switchgear

แก๊ส - ฉนวนโลหะ - สวิตช์เกียร์ / สวิตช์ตัดวงจรสูญญากาศ

ภาพรวม

สวิตช์เป็นอุปกรณ์คอมโพสิตชนิดหนึ่งซึ่งหุ้มวงจรหลักทั้งหมดในตู้โลหะและใช้ก๊าซ SF6 เป็นอุปกรณ์ดับเพลิงอาร์คและฉนวน เหมาะสำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวนและจ่ายไฟสองเท่าในเครือข่ายแหล่งจ่ายไฟ MV ขนาด 10kV นอกจากนี้ยังใช้ในแหล่งจ่ายไฟของเทอร์มินัล เนื่องจากการใช้แหล่งจ่ายไฟเครือข่ายแบบวงแหวนเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟมันถูกใช้เป็นพิเศษในโรงงานแร่พื้นที่ที่อยู่อาศัยโรงเรียนสวนสาธารณะและอื่น ๆ สำหรับการกระจายและการควบคุมพลังงาน นอกจากนี้เนื่องจากการเชื่อมต่อที่สะดวกและการติดตั้งในปริมาณน้อยจึงใช้ในสถานีย่อยเป็นอุปกรณ์ไฟฟ้าแรงสูงในด้านหลัก

หมายเหตุสำหรับการสั่งซื้อ

1. หมายเลขโครงร่างการเชื่อมต่อหลักและไดอะแกรมระบบบรรทัดเดียว, แผนผังเลย์เอาต์;

2. แผนภาพวงจรรอง, แผนภาพการจัดวางเครื่อง (ไม่มีแผนภาพการจัดเรียงเครื่อง, จะดำเนินการโดยข้อกำหนดของผู้ผลิต);

3. ข้อมูลจำเพาะและชนิดของสายเคเบิลและการยกเลิกสายควรได้รับการยืนยันเมื่อสั่งซื้อ

4. หากใช้สวิตช์เกียร์ในสภาพแวดล้อมพิเศษลูกค้าควรเจรจากับผู้ผลิตเมื่อสั่งซื้อ

5. หากชิ้นส่วนอะไหล่หรืออุปกรณ์เสริมอยู่ในความต้องการลูกค้าควรให้ชื่อและปริมาณของมัน

ชิ้น หน่วย พารามิเตอร์
แรงดันไฟฟ้า KV 12,24
จัดอันดับบัสบาร์ปัจจุบัน 630,1250
จัดอันดับปัจจุบัน 630
จัดอันดับความถี่ 1 นาที HZ 50/60
ประเมินระยะเวลาอันสั้นทนต่อปัจจุบัน KA 20 / 4,25 / 2
จัดอันดับสูงสุดทนต่อปัจจุบัน KA 50,63
จัดอันดับลัดวงจรทำให้ปัจจุบัน KA 50,63
จัดอันดับปัจจุบันของสวิตช์โหลดเกียร์ด้วยลวดฟิวส์ 100

จัดอันดับลัดวงจรทำลายปัจจุบัน

ฟิวส์ KA 31.5
เบรกเกอร์ KA 20,25
พลังงาน 1 นาที
ทนต่อความถี่
แรงดันไฟฟ้า

(เฟสเป็นเฟส / เฟสสู่พื้น / ช่องว่าง)

KV 42 / 48,65 / 79
แรงกระตุ้นฟ้าผ่า
ทนต่อแรงดันไฟฟ้า
(ค่าสูงสุด)
(เฟสไปสู่เฟส / เฟสสู่พื้นดิน) (เฟสไปสู่เฟส / เฟสสู่พื้นดิน) KV 75/85125/145
ความต้านทานของวงจร โหลดสวิตช์ μΩ 130
ตู้อุปกรณ์คอมโพสิต (ไม่รวมฟิวส์) μΩ 250
ตู้เบรกเกอร์ SF6 μΩ 140
SF6 แรงดันแก๊สจัดอันดับ
(20ºCมาตรวัดความดัน)
Mpa 0.04
SF6 แก๊สอัตราการรั่วไหลประจำปี ≤0.2%
เกรดการป้องกัน (ตู้เติมแก๊ส) IP67
