| Power frequency withstand voltage at 1 min (effective value): | 230/265 KV | Creepage distance of insulators: | 16mm/kV、20mm/kV、25mm/kV; |
|---|---|---|---|
| Ice thickness: | ≤100 Mm | ชีวิตเครื่องจักรกล: | CB：2000 ครั้ง ； สวิตช์กราวด์：2000 ครั้ง |
| ระยะห่างระหว่างเฟส: | ≥2000ครั้ง | Clamping force of the main blade moving contact plate: | ≥140±30 N |
| Rated current: | 1600/1250/630 A | ระยะห่างฉนวนระหว่างเฟส: | ≥1,000 ครั้ง |
| เน้น: | สวิทช์ตัดต่อ 230/265 KV |
||
สวิตช์ตัดความดันสูงประกอบด้วยส่วนประกอบหลักหลายส่วน รวมถึงไอโซเลเตอร์ ติดต่อ กลไกการทํางาน และโครงสร้างการสนับสนุนเครื่องกันไฟทําจากวัสดุที่มีคุณภาพสูง และมีระยะทางคลื่น 16 มม/kV, 20mm/kV หรือ 25mm/kV ขึ้นอยู่กับการใช้งาน ติดต่อถูกทําจากทองแดงหรือสับสนธิทองแดงและถูกออกแบบให้มีความสามารถในการนําไฟสูงและความต้านทานต่ําอุปกรณ์การทํางานที่ใช้งานง่ายและให้ผลการสลับที่น่าเชื่อถือโครงสร้างการสนับสนุนทําจากเหล็กและให้ความมั่นคงที่ดีและความทนทาน
สวิตช์ตัดความดันสูงมีอายุการใช้งานที่ 2000 เท่าสําหรับทั้งสวิตช์ CB และสวิตช์ Groundingสามารถทํางานได้ในความสูงสูงถึง 1000 เมตร และในช่วงอุณหภูมิบริเวณ -25 ~ 40 °Cสวิตช์มีแรงดันประเมิน 126 KV และเหมาะสําหรับการใช้ในระบบพลังงานแรงดันสูง
สวิตช์ตัดต่อความดันสูงถูกใช้อย่างแพร่หลายในระบบส่งและจําหน่ายพลังงาน รวมถึงในแอปพลิเคชั่นอื่น ๆ ที่มีไฟฟ้าความดันสูงมันเป็นเครื่องมือที่จําเป็นในการรับประกันความปลอดภัยของแรงงานและอุปกรณ์ระหว่างการบํารุงรักษาการซ่อมแซม และสถานการณ์ฉุกเฉิน
| ปริมาตรเทคนิค | คําอธิบาย |
|---|---|
| ชื่อสินค้า | เครื่องตัดไฟแรงสูง |
| พลังการกั้นของแผ่นสัมผัสที่เคลื่อนไหวของใบใหญ่ | ≥ 140±30 N |
| ความถี่ของพลังงาน ทนความกระตุ้นที่ 1 นาที (มูลค่าจริง) | 230/265 KV |
| ระยะทางกลางระหว่างระยะ | ≥ 2000 ครั้ง |
| ปัจจุบัน | 1600/1250/630 A |
| อายุการใช้งานของเครื่องจักรกล | CB:2000 ครั้ง ; เครื่องปรับพื้นที่:2000 ครั้ง |
| ความต้านทานวงจรหลักของสวิทช์แยก | ≤ 75 μΩ |
| อุณหภูมิบริเวณ | -25 ~ 40 °C |
| ระยะห่างระหว่างระยะการแยก | ≥ 1000 ครั้ง |
| ความหนาของน้ําแข็ง | ≤ 100 มม |
| ระยะทางการเคลื่อนไหวของตัวประกอบ | 16mm/kV,20mm/kV,25mm/kV |
| ประเภทสินค้า | เครื่องมือตัดไฟฟ้า |

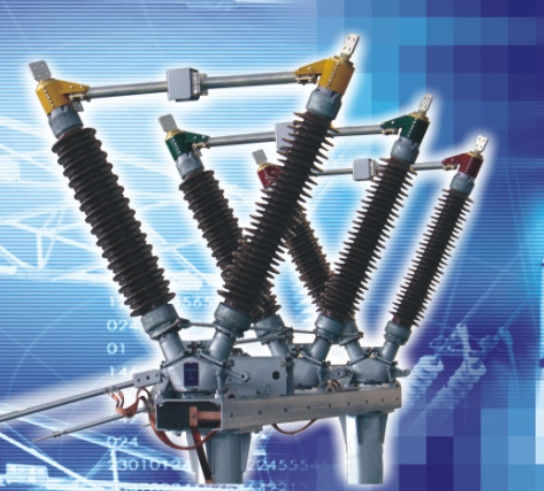

สวิทช์แยกความดันสูง AC ภายนอก GW5 (GT10) -126D/1600-40 เป็นโครงสร้างหมุนระดับแนวราบสองคอลัมน์ โดยแต่ละเสาของสวิทช์ประกอบด้วยฐาน, วงจรกระแส,และเครื่องประกอบประกอบประกอบประกอบ 2 สายมีเกียร์เบฟคู่ภายในฐานที่สามารถเคลื่อนย้ายขึ้นและลงตามแกนที่เกี่ยวข้องของพวกเขาเพื่อปรับสภาพ mesh ของสองเกียร์สองสต๊อปไอโซเลเตอร์เป็นมุมทรง V ของ
50 °: วงจรกระแสไฟฟ้าตั้งอยู่ที่ปลายบนของสตอปไอโซเลเตอร์ เมื่อเคลื่อนไหว เครื่องปักร่มภายในฐานขับเคลื่อนสองไอโซเลเตอร์ให้หมุนโดยขับเคลื่อนแขนนําเชื่อมต่อกับมันเพื่อหมุน 90 องศา, รูปแบบการหักแนวราบและสมบูรณ์เปิดและปิดวงจร
GW5 (GT10) -126D/1600-40 สวิตช์แยกความดันสูงแบบสลับระยะเดียวแบบแนวราบภายนอกเหมาะสําหรับระบบที่มีความถี่ AC 50Hz และความดันเบอร์ 110KVใช้ในการสลับสายไฟฟ้าความดันสูงในสภาพไม่มีภาระรวมถึงการแยกไฟฟ้าจากสายไฟฟ้าไฟฟ้าไฟฟ้าสูงมันยังสามารถใช้สําหรับการสลับกระแสไฟฟ้าขนาดเล็ก capacitative หรือ inductive.
