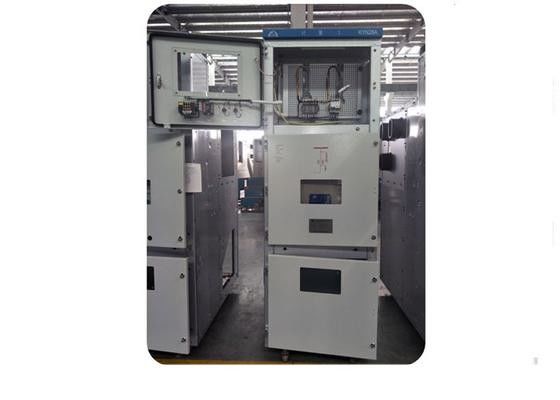

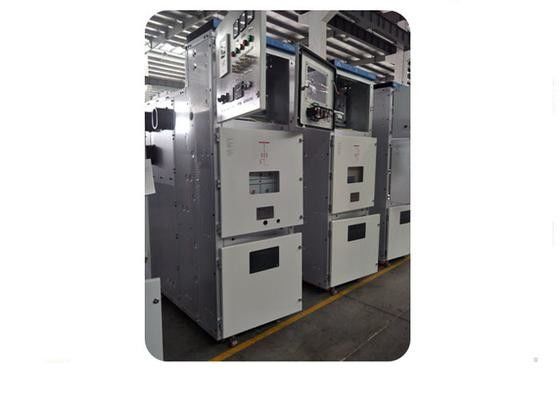

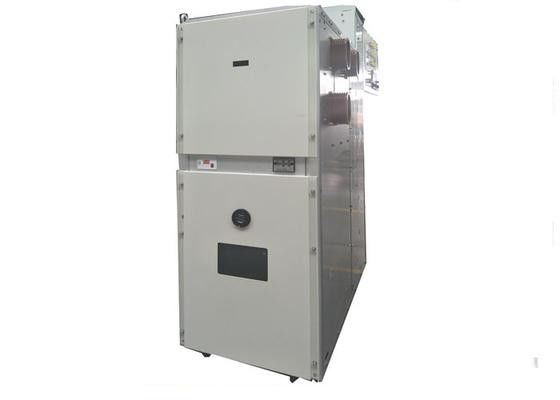

KYT8 (KYN28A) - 24 ตู้นิรภัยไฟฟ้าโลหะหุ้มมิเตอร์วัดความปลอดภัย

KYT8 (KYN28A) - 24 ความปลอดภัย อิเล็กทรริกัลโลหะเคลือบ switchgear ติดตั้งตารางกระเป๋า

ภาพรวม

KYN28-24 ประเภทที่รัดเกราะ ถอน AC โลหะ-สวิทช์ตู้เป็นสาม-เฟส AC50Hz ความดันเรต 24KV อุปกรณ์การกระจายไฟฟ้าภายในบ้านบริษัทอุตสาหกรรมและเหมืองแร่ เพื่อรับและจําหน่ายพลังงานไฟฟ้าเพื่อควบคุม, ป้องกันและติดตามวงจร, ect สามารถใช้เพื่อควบคุมสถานที่การทํางานบ่อย

1สภาพการใช้งาน

1. ความสูง: <= 1000m
2. อุณหภูมิอากาศรอบตัว:-15°C~ +40°C ((-25°C ถูกอนุญาตในการขนส่งและการจัดเก็บ );
3. ความชื้นที่เกี่ยวข้อง:ความชื้นเฉลี่ยต่อวัน ≤95%
4. ความชื้นเฉลี่ยรายเดือน <= 90%
5. เหมาะสําหรับสภาพแวดล้อมที่มีปนเปื้อนประเภท II
6. โดยไม่มีก๊าซและควายที่สามารถเผาไหม้ได้ และไม่มีการกระแทกแรงเป็นประจํา
7. สําหรับสภาพการใช้งานพิเศษ, ต้องต่อรองกับผู้ผลิต
8. ความแรงแผ่นดินไหวไม่เกินระดับ 8

2โครงสร้าง
2.1 ช่องปิด
กล่องสวิทช์เกียร์ ใช้เหล็กอัลลูมิเนียมซิงก์ที่นําเข้าโดยการแปรรูปเครื่องมือ CNC และใช้งานหลายรอบ การทํางานความทนทานต่อการออกซิเดนที่แข็งแกร่งและความทนทานต่อการกัดกร่อน น้ําหนักเบาความแข็งแรงของกลไก.
ห้องที่มีระดับการคุ้มกัน IP4X แบ่งออกเป็นสี่ส่วนแยกแยก, เมื่อประตูเปิดช่องและสับเปลี่ยนวงจรระดับการคุ้มกันคือ IP2X

2.2 รถราง ((VCB)
กรอบรถคันประกอบด้วยการเลื่อนบางตามเครื่องมือ CNC.รถคันประสานงานกับสวิทช์เกียร์เพื่อทําให้การล็อคกลไกปลอดภัยและน่าเชื่อถือรถขนส่งที่มีรายละเอียดเดียวกันสามารถแลกเปลี่ยนได้.
รถขนของเครื่องตัดวงจรมีเครื่องตัดวงจรระบายว่างและอุปกรณ์เสริมอื่นๆ VCB สามารถเป็นวงจร VD4 ของ ABB หรือ VT19 ที่ผลิตโดยเราเองมันสามารถถูกล็อคอย่างน่าเชื่อถือในตําแหน่งตัดสถานที่ทดสอบเพื่อให้มั่นใจในการล็อค

2.3 องค์ประกอบบัสบาร์
บัสสาขาถูกเชื่อมต่อกับกล่องติดต่อสแตตติกและบัสบาร์หลักโดยไม่มีการสนับสนุนอื่น ๆ บัสบาร์หลักถูกแยกและติดตั้งโดยบัสบัชในกรณีความล้มเหลวของโบ
โครงสร้างนี้สามารถป้องกันอุบัติเหตุได้อย่างมีประสิทธิภาพ การแพร่กระจายไปยังตู้อื่น ๆ

2.4 ตู้เครื่องมือ
สวิทช์ทุกชนิด, ตัวแสดงสถานะและอุปกรณ์การวัด เป็นต้นสามารถติดตั้งบนประตูของอุปกรณ์อุปกรณ์ติดตั้งภายในตู้เครื่องมือ.

2.5 การล็อคกันความล้มเหลว
มีล็อคกลไก "ต้าน-5" ระหว่างเครื่องตัดสาย, VCB และประตูแผ่น, การวัดที่น่าเชื่อถือเพื่อป้องกันการทํางานผิดพลาด, การบํารุงรักษาที่สะดวกและปลอดภัย, การทํางานยืดหยุ่น

3ขนาดภายนอกและน้ําหนัก
