รายละเอียดสินค้า:
การชำระเงิน:
|
| พิมพ์: | พร้อมโคมไฟ | สี: | สีดำ |
|---|---|---|---|
| พิกัดแรงดันไฟฟ้า: | 12เควี | จัดอันดับระยะเวลาสั้น: | 2 วินาที |
| พิกัดสูงสุดทนต่อกระแส: | 50 กิโลแคลอรี | ||
| เน้น: | สวิตช์สายดินแรงดันสูง,disconnector earthing switch |
||

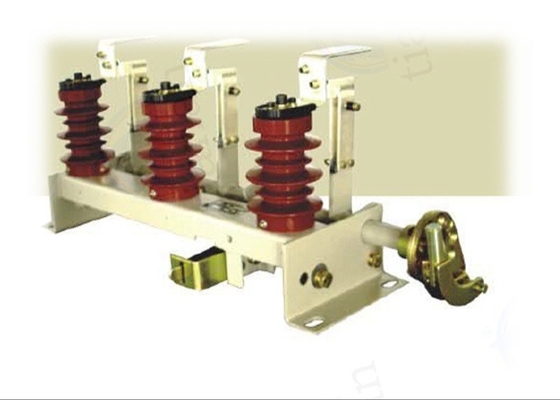

JN10-12 ซีรีส์ AC ในร่มสวิตช์สายดินแรงดันสูง
1. คำอธิบายผลิตภัณฑ์
JN10-12 ซีรีส์ AC ในร่มแรงดันสูงสลับดินสำหรับสามเฟส AC 50Hz แรงดันไฟฟ้า 10KV ระบบไฟแรงดันไฟฟ้ายกเครื่องรับประกันความปลอดภัยส่วนบุคคลของอุปกรณ์
สวิตช์สายดินสามารถติดตั้งได้กับ CS6-1 แบบตัวกระตุ้นมือหรือตัวกระตุ้นมือแบบตัวฝึกส่วนตัว
2. บทนำโครงสร้าง
สวิตช์กราวด์เป็นอุปกรณ์สามเฟสแชสซีที่ติดตั้งฉนวนสามตัวพร้อมกับเทอร์มินัลและกราวด์สัมผัสบนฉนวนผ่านแกนหมุนด้านล่างหมุนเพื่อให้สวิตช์สายดินปิด
สวิตช์สายดินมีอุปกรณ์ปิดสปริงซึ่งขับเคลื่อนโดยแอคชูเอเตอร์ซึ่งเป็นที่เก็บพลังงานสปริงในตำแหน่งแรกเพื่อให้สปริงปล่อยพลังงานเพื่อให้เกิดการปิดสวิตช์กราวด์อย่างรวดเร็ว สายดินสวิตช์ตัวเลือกตรวจสอบแรงดันสูงที่เรียกเก็บนอกจากนี้ยังสามารถเชื่อมต่อกันด้วยสวิตช์หมายถึงเพื่อให้เกิดการต่อต้านการใช้ผิดวิธี
3. พิมพ์ความหมาย
JN 10 -12 / 0
J: สวิตช์สายดินแรงดันสูง AC
N: ในร่ม
10: การออกแบบอ้างอิง
12: พิกัดแรงดันไฟฟ้า (KV)
0: ระยะเวลาอันสั้นได้คะแนนทนต่อปัจจุบัน (KA)
4. กราวด์สวิตช์ข้อมูลทางเทคนิค
| แรงดันไฟฟ้า (KV) | ปิดตัวในระยะสั้นจัดอันดับปัจจุบัน (KA) | จัดอันดับสูงสุดทนต่อปัจจุบัน (KA) | เวลาสั้นจัดอันดับทนต่อปัจจุบัน (KA) | จัดอันดับระยะเวลาสั้น ๆ |
| 12 | 50 | 50 | 20 | 2 |
5. ข้อมูลการสั่งซื้อ
1. ประเภทผลิตภัณฑ์ชื่อแรงดันไฟฟ้าที่กำหนด
2. กำหนดค่าว่าอุปกรณ์แสดงผลไฟฟ้าแรงสูง (ระบุรุ่น) และชื่อรุ่น
และติดตั้ง Actuator
