รายละเอียดสินค้า:
การชำระเงิน:
|
โครงสร้าง: | ชนิดที่ปิดได้ที่ถอนได้ | แรงดันไฟฟ้า: | 12kV |
---|---|---|---|
จัดอันดับปัจจุบันของ busuar หลัก: | 200A | ทำลายปัจจุบัน: | 31.5KA |
แสงสูง: | ก๊าซ gis สวิตช์เกียร์ฉนวน,สวิตช์แรงดันไฟฟ้ากลางของ |
AC สวิตช์โลหะหุ้ม, ตู้สวิตช์, กล่องกระจายสัญญาณ
ภาพรวม

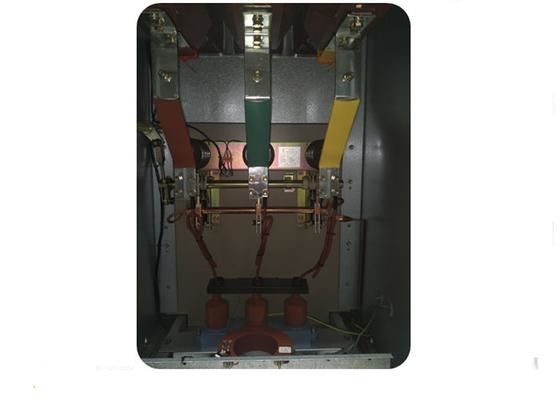

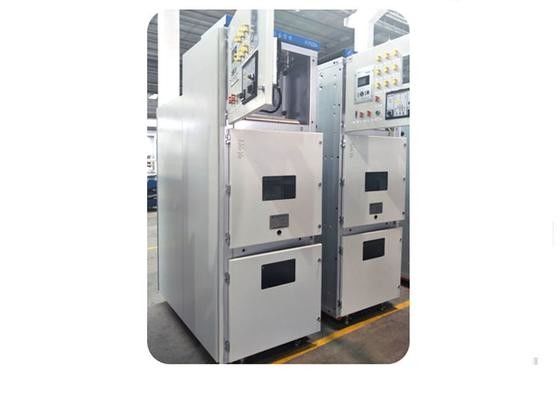

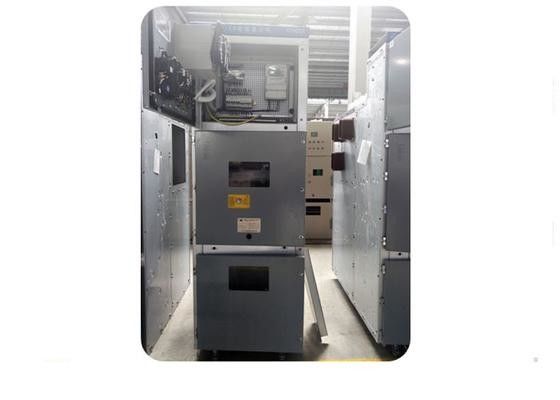

ตู้สวิตช์ชนิดปิดหุ้มด้วยโลหะหุ้ม KYN ซีรี่ส์ (เรียกว่าตู้สวิตช์แบบสั้น) มันใช้สำหรับการรับพลังงานและการกระจายใน 3.6-12Kv สามเฟส AC 50Hz บัสบาร์เดียวและระบบบัสบาร์ส่วนเดียว มีฟังก์ชั่นการควบคุมป้องกันและตรวจสอบวงจร
ใช้สภาพ:
1. อุณหภูมิทั่วไป: ไม่เกิน +40, ไม่น้อยกว่า -5 เท่ากับอุณหภูมิ 35
2. ระดับความสูงไม่เกิน 1,000M
3. ความชื้นสัมพัทธ์ = 90% (+25)
4. ความถี่แผ่นดินไหวไม่เกิน 8 องศา
5. ไม่มีฝุ่นไฟการกัดกร่อนหรือวัตถุอันตรายอื่น ๆ
พารามิเตอร์ทางเทคนิค
ลักษณะทางเทคนิค | ||||
แรงดันไฟฟ้า | กิโลโวลต์ | 12 | 17.5 | 24 |
จัดอันดับความถี่พลังงานทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | 28 | 38 | 65 |
จัดอันดับแรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | kV สูงสุด | 75 | 95 | 125 |
เวลาสั้นจัดอันดับทนต่อปัจจุบัน - 3 วินาที | มากถึง kA | 40 | 40 | 31.5 |
จัดอันดับสูงสุดทนต่อปัจจุบัน | มากถึง kA | 100/125 | 100/125 | 80 |
การจำแนกส่วนโค้งภายใน IAC A FL (R) - 1s | มากถึง kA | 40 | 40 | 31.5 |
จัดอันดับความถี่ | เฮิร์ตซ์ | 50/60 | ||
จัดอันดับปัจจุบัน - บัสบาร์ - CB cubicle - ห้องเล็กคอนแทค | มากถึง kA | 3,150 / 4,000 * 3,150 / 4,000 * 400 | 3,150 / 4,000 * 3,150 / 4,000 * - | 2,500 2,500 - |
ระดับการป้องกัน | IP3X หรือ IP4X | |||
มาตรฐาน | IEC | |||
ขนาดขึ้นอยู่กับประเภทกุฏิ (คอนแทค / สูญญากาศหรือเบรกเกอร์ SF6) จัดอันดับในปัจจุบันและแรงดันไฟฟ้า | ||||
ความกว้าง | มิลลิเมตร | จาก 800 เป็น 1,000 | ||
ความสูง | มิลลิเมตร | 2,300 (2,200) | ||
ความลึก | มิลลิเมตร | จาก 1,500 ถึง 1,660 |
