รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุของเปลือก: | อลูมิเนียมสลัด | จัดอันดับปัจจุบัน: | 250A |
|---|---|---|---|
| ความดันเฉพาะ: | 40.5kV (24kV) | ช่วงแอ็พพลิเคชัน: | โรงไฟฟ้าสถานีย่อยหม้อแปลงและ ฯลฯ |
| เน้น: | สวิตช์ไฟฟ้าแรงดันสูง,สวิตช์หุ้มฉนวนก๊าซ |
||
ก๊าซภายใน ห้องกั้นโลหะ - เครื่องสวิทช์เคลือบ C - GIS
ภาพรวม
XGN49-40.5 อุปกรณ์ปรับระบายก๊าซภายในห้องC-GIS) เป็นผลิตภัณฑ์เทคโนโลยีสูงที่วิจัย พัฒนาและผลิตบนพื้นฐานของการนําเสนอเทคโนโลยีของสหพันธ์อุตสาหกรรมพลังงานจีน Longyuan Power Research Institute
สภาพแวดล้อมบริการ:
อุณหภูมิอากาศ: สูงสุด: +40 นาที: -25 (เฉลี่ยไม่เกิน 35 นาที)
ความสูงเหนือระดับทะเล: <= 3000m
ความชื้นของอากาศ: ความชื้นสัมพัทธ์เฉลี่ยที่วัดใน 24 ชั่วโมงไม่เกิน 95% ความชื้นสัมพัทธ์เฉลี่ยต่อเดือนไม่เกิน 90%ความดันระเหยน้ําเฉลี่ยที่วัดใน 24 ชั่วโมงไม่เกิน 2.2kPa ความดันระเหยน้ําเฉลี่ยต่อเดือนไม่เกิน 1.8 kPa
โดยไม่มีการสั่นสะเทือนหนักบ่อย
ระยะของการขัดขวางไฟฟ้าแม่เหล็กแบบอุปสรรคของระบบรองไม่เกิน 1.6kV
สถานการณ์ที่ไม่อยู่ในรายการข้างต้น ต้องเจรจากับผู้ผลิต
ปริมาตร
| รายการ | หน่วย | ปริมาตร | |
| ความดันเฉพาะ | kV | 40.5 | |
| ปัจจุบัน | A | 5 ~ 1250 | |
| อัตราความถี่ | Hz | 50 | |
| ความถี่ของพลังงานระดับเฉพาะ ทนความกระตุ้น (1 นาที) | ช่วงต่อช่วง, ช่วงต่อโลก | kV | 95 |
| ระยะห่างจากการปิด | 110 | ||
| ราคาแรงกระแทกฟ้าคะนอง ทนความกระตุ้น | ช่วงต่อช่วง, ช่วงต่อโลก | kV | 185 |
| ระยะห่างจากการปิด | 215 | ||
| ความถี่ของพลังงาน 1 นาที ทนความแรงดันของวงจรควบคุมผู้ช่วย | V | 2000 | |
| ค่าไฟฟ้าตัดวงจรสั้น (ค่าจริง) | kA | 20 25 31.5 | |
| ปริมาณการผลิตไฟฟ้าที่ใช้ในการตัดสั้น (เวลาสูงสุด) | kA | 50 63 80 | |
| ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า | kA | 20 25 31.5 | |
| ปริมาตรฐานการใช้งาน | kA | 50 63 80 | |
| ระยะเวลาการรักษาการตัดสั้น | s | 4 | |
| ระดับการคุ้มครอง | IP67/IP4X | ||
| ความต้านทานของวงจรกลับหลักทุกระยะ | μΩ | ≤ 250 | |
| ความดันแก๊ส SF6 จํานวน 20 °C | Mpa | 0.05 | |
| ความดันก๊าซ SF6 ขั้นต่ํา (20°C) | Mpa | 0.02 | |
| อัตราการสูญเสียก๊าซ SF6 ประจําปี | % | ≤ 1 | |
| ความดันเฉพาะของวงจรควบคุมผู้ช่วย | V | DC110/220,AC220 | |
| ขนาด (ความกว้าง × ความลึก × ความสูง) | mm | (600 ~ 1200) ×1400 ×2650 | |

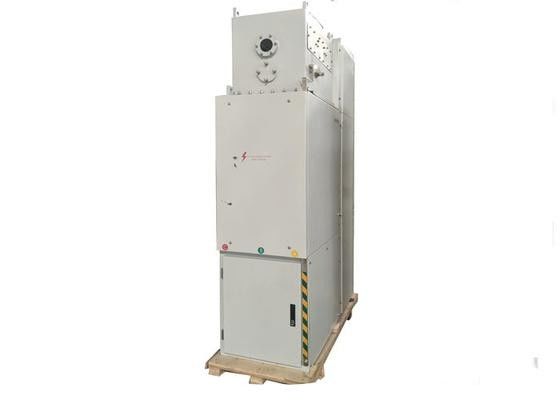

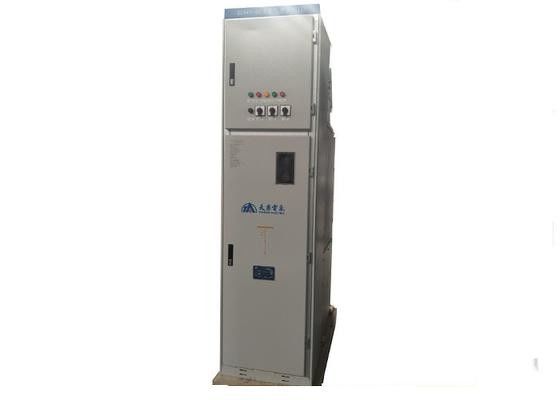

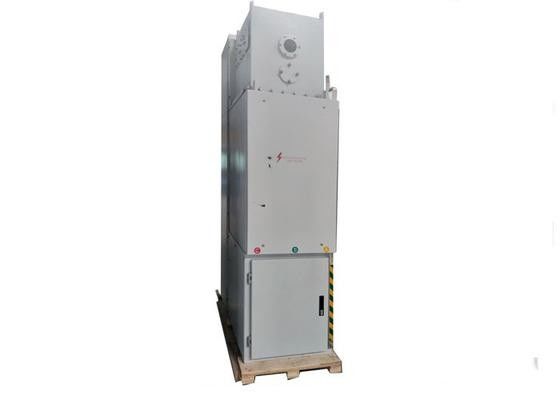

ภาพ
