เครื่องแปลงพลังงาน 35kV ที่จมน้ํามัน ด้วยโครงสร้างโค้ลแบบโตโรอิดล และขนาดเล็กสําหรับการเพิ่มพลังงานลม

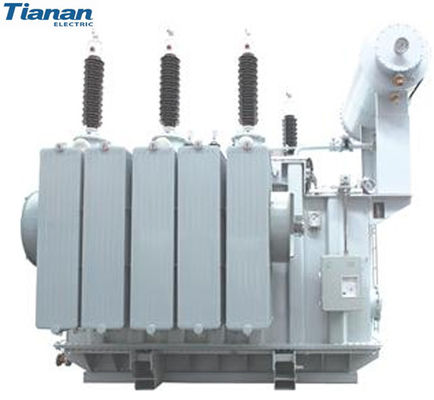

ภาพใหญ่ : เครื่องแปลงพลังงาน 35kV ที่จมน้ํามัน ด้วยโครงสร้างโค้ลแบบโตโรอิดล และขนาดเล็กสําหรับการเพิ่มพลังงานลม

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	Tianan Electric
ได้รับการรับรอง:	ISO9001-2000, ISO9001, CCC
หมายเลขรุ่น:	ZGS-Z.F-/11

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	Pending
รายละเอียดการบรรจุ:	นู้ด
เวลาการส่งมอบ:	60วันทำงาน
เงื่อนไขการชำระเงิน:	L/C, T/T, D/P, D/A, Western Union, MoneyGram
สามารถในการผลิต:	2000set ต่อปี

ติดต่อ

รายละเอียดสินค้า

ระดับความสูง:

≤3000m

เกรดปนเปื้อน:

โครงสร้างคอยล์:

โทรอยด์

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ:

10kV-35kV

เน้น:

35kv Compact Transformer Substation

โครงสร้างคอยล์ Toroidal Transformer Substation

CCC Compact Transformer Substation

สถานไฟใต้แปลงคอมแพคต์ 35kV ด้วยโครงสร้างโค้ลแบบทอรอยัล

พลังงานลมไฟฟ้า step-up แทรนสฟอร์เมอร์รวม สับสเตชั่น

สถานไฟฟ้าไฟฟ้าไฟฟ้า ZGS-Z.F-/11 ซีรีย์ใช้เป็นสถานีไฟฟ้าย่อยที่ครบวงจรที่มีการกระจายไฟฟ้าที่บูรณาการความสามารถในการวัด การควบคุม และการป้องกัน

การออกแบบระบบครบวงจร

สถานีย่อยนี้มีสวิทช์ความแรงคุณภาพสูง ฟิวส์ป้องกันสํารอง และฟิวส์พหลกในด้านความดันสูง รวมถึงอุปกรณ์ควบคุม ระบบกระจายพลังงานและอุปกรณ์บํารุงรักษาด้านความดันต่ําสารประกอบประกอบกันและปิดวงจรใช้น้ํามันแปลงเพื่อผลงานที่ดีที่สุด

ข้อดีสําคัญ

ขนาดคอมแพคต์และการออกแบบเบา
การทํางานด้วยเสียงต่ําและการสูญเสียพลังงาน
พัฒนาระบบป้องกันการขโมย
ความสามารถในการอุดหนุนที่แข็งแรง
การป้องกันไฟฟิวส์ระยะยาวครบวงจร
ความต้องการด้านการบํารุงรักษาที่เรียบง่าย

สภาพการทํางานตามมาตรฐาน

ความสูงสูงสุด: 2000 เมตร
ระยะอุณหภูมิบริเวณ: -40°C ถึง +45°C
ความชื้นสัมพัทธ์: อัตราเฉลี่ยรายวัน ≤95%, อัตราเฉลี่ยรายเดือน ≤90%
การติดตั้ง: สภาพแวดล้อมภายในเท่านั้น
สภาพแวดล้อมการใช้งาน: สถานที่ที่ไม่มีอันตรายจากการเผาไหม้/ระเบิด, การปนเปื้อนอย่างรุนแรง, การกัดกรองทางเคมี และการสั่นสะเทือนอย่างมาก

สําหรับการใช้งานที่เกินเงื่อนไขมาตรฐานเหล่านี้ กรุณาปรึกษากับทีมงานเทคนิคของเราเพื่อหาคําตอบตามความต้องการ

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ความตึงของระบบ	35kV
ความดันทํางานสูงสุด (ด้าน HV)	40.5kV
ความดันเฉพาะ (ด้าน HV)	38.5kV, 36.75kV, 35kV
ความดันเฉพาะ (ด้าน LV)	00.69kV, 0.66kV
ความจุ	900 kVA ถึง 3350 kVA
ระยะการดึง HV	± 5% หรือ ± 2 × 2.5%
กลุ่มเชื่อมโยง	Dyn11 หรือ Yyn0
