รายละเอียดสินค้า:
การชำระเงิน:
|
| Altitude: | ≤1000m. | ความดันเฉพาะ: | 24 เควี |
|---|---|---|---|
| จัดอันดับความถี่: | 50/60 เฮิรตซ์ | พิกัดทนกระแสไฟฟ้าระยะสั้น (4S、rms): | 20,25,31.5,40 กิโลแอมป์ |
| ค่าพีคที่ทนกระแสได้ (พีค): | 50,63,80,100 กิโลแอมป์ | ||
| เน้น: | อุปกรณ์สวิทช์ถอนได้ ปลอดภัยจากอากาศ,อุปกรณ์สวิทช์ที่ถอดได้,อุปกรณ์ปรับระบายอากาศที่เคลือบโลหะ |
||

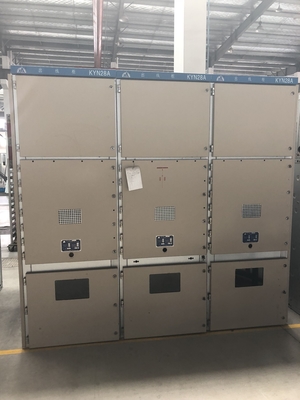

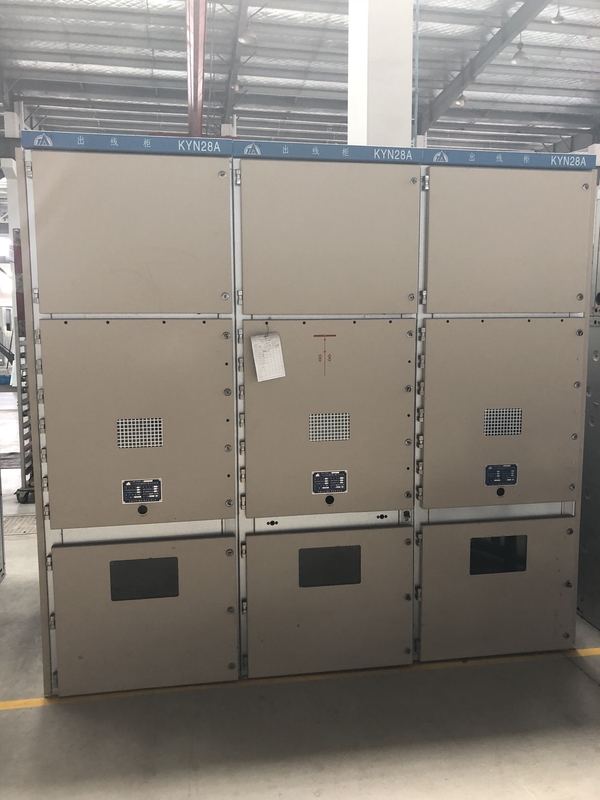

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented system. มันถูกใช้เป็นหลักในโรงไฟฟ้า สถานไฟฟ้าย่อย บริษัทอุตสาหกรรมและเหมืองแร่ และอาคารสูงสําหรับการแปลงและกระจายพลังงานและสําหรับการรับและกระจายพลังงานไฟฟ้าการควบคุม การปกป้อง และการติดตามสาย
เครื่องสลับ KYN28A ตอบสนองความต้องการของ IEC298, GB3906 และมาตรฐานอื่น ๆ และมีฟังก์ชันล็อคกันเพื่อป้องกันการผลักดัน-ดึงรถเข็นตัดวงจรด้วยภาระป้องกันการเปิดและปิดเครื่องตัดวงจรโดยบังเอิญ, ป้องกันการปิดเครื่องตัดวงจรเมื่อสวิทช์การก่อดินอยู่ในตําแหน่งปิด ป้องกันการเข้าห้องทํางานโดยบังเอิญและป้องกันการปิดโดยอุบัติเหตุของสวิตช์ Earthing เมื่อชาร์จ.
เครื่องสลับ KYN28A คือ เครื่องสลับที่ติดตั้งตรงกลาง, ลดขนาด, โครงเหล็ก, และกันอากาศ.รถขนของเครื่องตัดวงจร, คาร์ทมือติดต่อ, คาร์ทมือเปลี่ยนภาระ, คาร์ทมือแยก, คาร์ทมือ PT, คาร์ทมือวัด, คาร์ทมือไฟฟิวส์, คาร์ทมือ PT ด้านล่าง, คาร์ทมือปราบสายฟ้าล่าง, ฯลฯสวิทช์หลักสามารถติดตั้งเครื่องตัดวงจรระยะว่างจากผู้ผลิตในประเทศหรือต่างประเทศ เช่น VS1 (VTD6), VT19, VD4 เป็นต้น ซึ่งเป็นอุปกรณ์กระจายของความสามารถสูง
การออกแบบและการผลิตของเครื่องสลับ KYN28 ให้สอดคล้องกับมาตรฐานต่อไปนี้
GB/T3906 อุปกรณ์ปรับเปลี่ยนไฟฟ้า 3.6kV ~ 40.5kV
GB/T11022 ความต้องการทางเทคนิคร่วมสําหรับมาตรฐานเครื่องสลับและอุปกรณ์ควบคุมความแรงสูง
GB/T1984 เครื่องตัดวงจรสลับความแรงสูง
DL/T404 3.6kV ~ 40.5kV เครื่องสลับและอุปกรณ์ควบคุมแบบเคลือบโลหะ AC
IEC62271-200 อุปกรณ์สลับและเครื่องควบคุมแบบเคลือบโลหะแบบ AC ที่มีแรงดันเบอร์ 1kV ขึ้นไป และ 52kV ต่ําไป
IEC62271-100 อุปกรณ์สวิทช์และอุปกรณ์ควบคุมความดันสูง - ตอนที่ 100: เครื่องตัดวงจรกระแสไฟฟ้าแอนซี
| รายการ | หน่วย | ปริมาตร | |
| ความดันเฉพาะ | KV | 24 | |
| ระดับความละเอียด |
ความถี่ของพลังงาน ทนความกระชับกําลัง 1 นาที (ระยะที่ดิน/การแยกหัก) |
KV | 65/79 |
|
ความแรงกระแทกไฟฟ้า ทนความแรงกดดัน (ระยะที่ดิน/การแยกหัก) |
KV | 125/145 | |
| อัตราความถี่ | Hz | 50/60 | |
| กระแสไฟฟ้าชื่อของบัสบาร์หลัก | A | 630,1250,1600,2000,2500,3150 | |
| กระแสไฟฟ้าชื่อของสายบัสบาร์ | A | 630,1250,1600,2000,2500,3150 | |
| ระยะเวลาเฉพาะสั้นทนกระแสไฟฟ้า (4S,r.m.s) | kA | 20,25,31.5,40 | |
| ราคาสูงสุดทนกระแส ((ราคาสูงสุด) | kA | 50,63,80,100 | |
| ระดับการคุ้มครอง | หน่วย: IP4X | ||
