| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 24KV | เสาฝัง: | กระบวนการเอพีจี |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 630 เอ,1250เอ | พิมพ์: | ประเภทประเภท / handcart ประเภท |
| เน้น: | เบรกเกอร์สูญญากาศไฟฟ้าแรงสูง,เบรกเกอร์ hv |
||

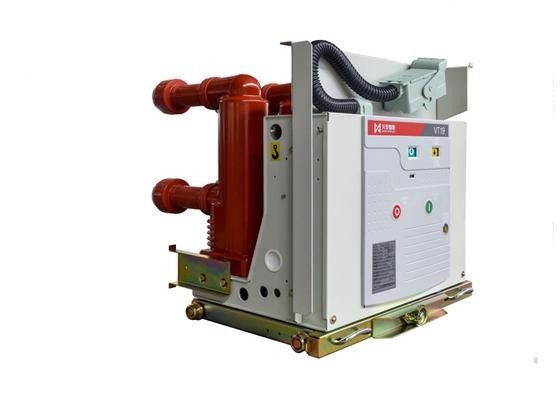

เบรกเกอร์สุญญากาศแรงดันไฟฟ้าสูงในอาคาร VT19-24 ออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับสามเฟสที่ทำงานที่ 50Hz และ 24kV เบรกเกอร์นี้ทำหน้าที่เป็นส่วนประกอบควบคุมและป้องกันในเหมือง โรงไฟฟ้า และสถานีไฟฟ้าย่อย การออกแบบพิเศษทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการทำงานบ่อยครั้งภายใต้สภาวะกระแสที่กำหนด หรือการตัดกระแสลัดวงจรหลายครั้ง
เบรกเกอร์นี้เป็นไปตามมาตรฐานระดับชาติและนานาชาติ รวมถึง GB1984, GB/T11022, DL/T403 และ IEC62271 มีกลไกการล็อคที่เชื่อถือได้ และสามารถใช้ได้ทั้งแบบติดตั้งบนรถเข็นและแบบติดตั้งถาวร
ห้องดับอาร์คสุญญากาศเป็นส่วนประกอบหลักที่รับผิดชอบในการรับ ส่ง และตัดพลังงานกระแสไฟฟ้า ให้ความสามารถในการดับอาร์คที่เหนือกว่าและความทนทานในการทำงานที่ยาวนานขึ้น
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าที่กำหนด | 24kV |
| ความถี่ที่กำหนด | 50Hz |
| แรงดันไฟฟ้าทนต่อแรงดันไฟฟ้ากระตุ้นด้วยแสงที่กำหนด | 125kV |
| แรงดันไฟฟ้าทนต่อความถี่กำลัง 1 นาทีที่กำหนด | 65kV |
| ลำดับการทำงานที่กำหนด | O-0.3s-CO-180s-CO |
| กระแสที่กำหนด (A) | 630, 1250 | 1250, 1600, 2000, 2500 |
| กระแสตัดลัดวงจรที่กำหนด (r.m.s, kA) | 20/25 | 31.5 |
| กระแสเข้าลัดวงจรที่กำหนด (ค่าสูงสุด, kA) | 50/63 | 80 |
| กระแสทนลัดวงจร/เวลาต่อเนื่องลัดวงจรที่กำหนด (kA/s) | 20, 25/4 | 31.5/4 |
| กระแสทนค่าสูงสุดที่กำหนด (kA) | 50/63 | 80 |
| จำนวนครั้งที่ตัดลัดวงจรที่กำหนด | 30 ครั้ง |
| ความทนทานทางกล | 20,000 ครั้ง |
| น้ำหนัก | แบบติดตั้งถาวร: ≤250kg | แบบรถเข็น: ≤350kg |
| ลักษณะ | หน่วย | ค่า |
|---|---|---|
| ระยะห่างหน้าสัมผัส | มม. | 12±1 |
| ระยะเกิน | มม. | 4±1 |
| ความไม่พร้อมกันของการเปิด-ปิดสามเฟส | มิลลิวินาที | ≤2 |
| เวลาตัดวงจรของหน้าสัมผัส | มิลลิวินาที | ≤2 |
| เวลาเปิด-ปิด - เปิด | มิลลิวินาที | ≤50 |
| เวลาเปิด-ปิด - ปิด | มิลลิวินาที | ≤70 |
| ความเร็วในการเปิดเฉลี่ย (หลังจากเปิด 6 มม.) | ม./วินาที | 1.4±0.3 |
| ความเร็วในการปิดเฉลี่ย (หลังจากปิด 6 มม.) | ม./วินาที | 0.8±0.2 |
