24kV Outdoor Packaged Compact Substation การป้องกัน IP4X

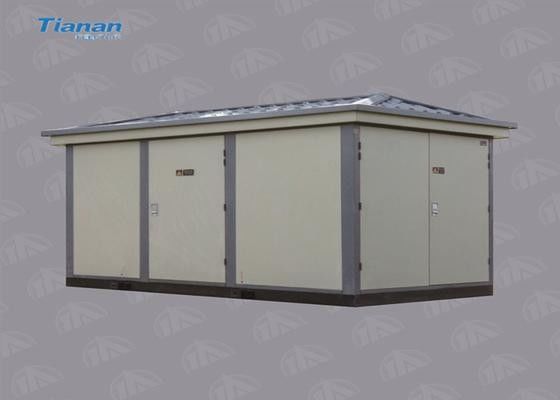

ภาพใหญ่ : 24kV Outdoor Packaged Compact Substation การป้องกัน IP4X

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	TIANAN
ได้รับการรับรอง:	CCC, ISO9001, CESI, TUV
หมายเลขรุ่น:	ZBW1-24

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1หน่วย
ราคา:	US $20,000-40,000/ Piece
รายละเอียดการบรรจุ:	นู้ด
เวลาการส่งมอบ:	60วันทำงาน
สามารถในการผลิต:	5000 ชุด/ ปี

ติดต่อ

รายละเอียดสินค้า

โวลเตชั่น:

24kV/0.4kV

ระดับการป้องกัน:

แพ็คเกจการขนส่ง:

เปลือย

จัดอันดับความจุ:

30 ~ 2000a

เน้น:

สถานีย่อยขนาดกะทัดรัดกลางแจ้งบรรจุ 24kV

สถานีย่อยขนาดกะทัดรัด IP4X 24kV

สถานีย่อยขนาดกะทัดรัดบรรจุกลางแจ้ง

24kV สถานีขนส่งบูรณาการที่คอมพัคต์ สถานีขนส่งแพ็คเกจ

คําอธิบายสินค้า

สรุป
ซีรี่ย์ ZBW1-24 สถานีย่อยบรรจุเป็นชนิดของอุปกรณ์ส่งและกระจายพลังงานที่บูรณาการครบครัน, ใช้ใน 24kV,ระบบส่งและกระจายพลังงาน 50Hz แอค พร้อมแทรนฟรอมเมอร์ความจุ 30-2500kVA. มันถูกใช้อย่างแพร่หลายในสนามการจําหน่ายพลังงานภายนอก เช่น อาคารสูง, เขตอาศัย, โรงงานและเหมืองแร่, โรงแรม, สวน, สนามน้ํามัน, สนามบิน, ท่าเรือ, ทางรถไฟ,ร้านค้าและสถานที่ชั่วคราวอื่น ๆผลิตภัณฑ์นี้สามารถใช้ได้ไม่เพียงแค่ในเครือข่ายวงแหวนสําหรับการกระจายไฟฟ้า แต่ยังสามารถใช้ได้เป็นอุปกรณ์ประกอบไฟฟ้าปลายสําหรับสายส่งไฟฟ้า

ลักษณะ
สถานีไฟฟ้าย่อยชุด ZBW1-24 ประกอบด้วยสามส่วน: ห้องแปลงไฟฟ้า ห้องไฟฟ้าสูง และห้องไฟฟ้าต่ํา
1ด้านความดันสูงได้รับการออกอํานวยความพร้อมกับ HXGN ซีรีส์ RMU (ชนิดการออกอากาศ, ประเภทอากาศบด, ประเภทความว่างหรือ SF6 ประเภท), อํานวยความพร้อมกับ LBS, ฟิวส์ภายใน (CB สามารถได้รับการออกอํานวยความสะดวก, หากจําเป็น).
2. LV ด้านรับรองแบบใหม่ ACB, ด้วยความสามารถการทําลายสูงและความสามารถการป้องกันที่ดี
3ห้องแปลงรับรองน้ํามันดําน้ําชนิดหรือชนิดแห้งแปลง
4วัสดุการบดสามารถใช้เป็นวัสดุที่ปิด เช่นแผ่นสับสนธิอลูมิเนียม, พาเต้เหล็ก, แผ่นประกอบ, เป็นต้น
5ภายในมีอุปกรณ์เย็นและอุปกรณ์ป้องกันความหนาแน่น

ข้อมูลเทคนิค

	รายการ	หน่วย	ปริมาตร
ส่วนความดันสูง	ความดันเฉพาะ	kV	24
	อัตราความถี่	Hz	50
	กระแสไฟฟ้าชื่อของบัสบาร์หลัก	A	630
	ความถี่ของพลังงาน 1 มม ทนความแรงกดดัน (ต่อโลกและระหว่างระยะ / การตัดหัก)	kV	50/65
	กระตุ้นสายฟ้าทนความกระตุ้น (เพื่อโลกและระหว่างระยะ / การตัดหัก)	kV	95/110
	ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า	kA/s	25/2
	ปริมาตรฐานการใช้งาน	kA	63
	ปัจจุบันการผลิตระยะสั้น	kA	50
	กระแสการถ่ายทอดระดับ	A	1500
	กระแสตัดของไฟฟิวส์	kA	31.5 40
ส่วนความดันต่ํา	ความดันเฉพาะ	V	400
	กระแสไฟฟ้าชื่อของวงจรหลัก	A	100-4000
	ความสามารถจํากัดการตัดวงจรสั้น	kA	80
	ความสามารถในการตัดวงจรสั้นในการทํางาน	kA	50 (65)
	ระยะเวลาเฉพาะระยะสั้น ทนต่อกระแสไฟฟ้า	kA/1s	50 (65)
	กระแสสาย, ความสามารถชดเชย	ตามความต้องการของผู้ใช้
เครื่องแปลง	ความจุ	kVA	30-2000
	โลตติจ์ต่อต้าน	%	สี่ สี่5
	ระยะการดึง	%	± 2 × 2.5 ± 5
	สัญลักษณ์การเชื่อมต่อ	Y, yn0 D, yn11
กรณี	ระดับการป้องกันของห้อง	IP23
กรณี	ระดับเสียง	dB	≤ 50
