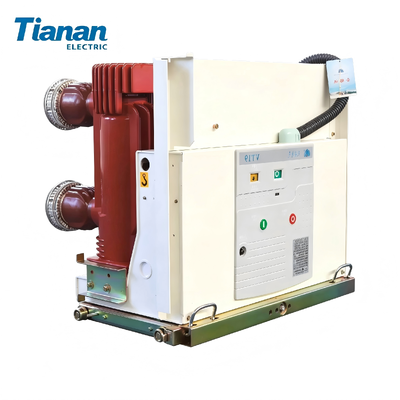

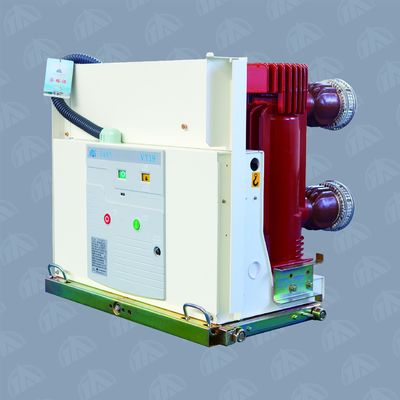

TIANAN VT19-12/24 เบรกเกอร์สุญญากาศไฟฟ้าแรงสูงพร้อมแรงดันไฟฟ้า 12/24 kV และ 75/125 kV Lightning Impulse ทนต่อแรงดันไฟฟ้าสำหรับระบบไฟฟ้า 50 Hz

เมตาชื่อ:
VT19-12/24 เครื่องตัดวงจรระบายความแรงสูง

เมตาอธิบาย:
TIANAN VT19-12/24 เครื่องตัดวงจรระบายความแรงสูงสําหรับการกระจายไฟฟ้าภายใน 12kV และ 24kV 75/125 kV ทนความแรงกระแทกกระแทกฟ้าโรงงานอุตสาหกรรมและโครงการพลังงานที่เกิดใหม่.

H1 ชื่อ:
TIANAN VT19-12/24 เครื่องตัดวงจรระบายความแรงสูง

ภาพรวม:
TIANAN VT19-12/24 High Voltage Vacuum Circuit Breaker เป็นอุปกรณ์ป้องกันภายใน 3 ขั้นตอนที่ได้รับการจัดอันดับสําหรับเครือข่ายกระจายพลังงาน 12kV และ 24kVออกแบบให้มีความน่าเชื่อถือในการทํางานที่ความสูงสูงถึง 1000 เมตร และความทนทานต่อแผ่นดินไหวต่ํากว่าเกรด 8, รูปแบบนี้ถูกนําไปใช้อย่างกว้างขวางในสถานีไฟฟ้าย่อย, โรงงานผลิตอุตสาหกรรม, โรงไฟฟ้าพลังงานที่เกิดใหม่ (ลมและแสงอาทิตย์) และห้องสลับความดันสูงของอาคารพาณิชย์เทคโนโลยีการสับเปลี่ยนระยะว่างให้ความมั่นคงในการดับวงจรเร็ว, ให้ความคุ้มกัน short-circuit ที่แม่นยําและการแยกความอ้วนสําหรับระบบความแรงกลางที่ทํางานที่ 50Hz

ข้อมูลการใช้งาน:
รายละเอียดพารามิเตอร์
ระยะอุณหภูมิบริเวณ -15°C ถึง +40°C
โลตติจ์ชื่อ 12 / 24 kV
ความถี่ระดับ 50 Hz
ความสูงสูงสุด ≤ 1000 m
ความทนทานต่อแผ่นดินไหว < เกรด 8
ความเร็วการเปิดเฉลี่ย (12kV) 09~1.3 m/s
ความเร็วการเปิดเฉลี่ย (24kV) 1.1~1.6 m/s
ความเร็วปิดเฉลี่ย (12kV) 04~0.8 m/s
ความเร็วปิดเฉลี่ย (24kV) 06~1.0 m/s
เวลาเปิด 15~45 ms
เวลาปิด 30~70 ms
ความละเอียด 3.5 ± 0.5 มม.
ระดับการดําเนินงาน O-0.3s-CO-180s-CO
อัตราการกระแทกฟ้าคะนอง ทนความกระตุ้น 75 / 125 kV

การใช้งาน:
เครื่องตัดวงจรระบายความแรงสูงนี้ถูกออกแบบมาเพื่อใช้ในสถานการณ์การกระจายความแรงกลางที่หลากหลาย ประกอบด้วย:

• สถานไฟฟ้า: ให้การสลับที่น่าเชื่อถือและการแยกความผิดพลาดสําหรับ 12kV และ 24kV ที่เข้าและออก

• สถานที่อุตสาหกรรม: ป้องกันอุปกรณ์สําคัญ เช่น มอเตอร์, เครื่องแปลง, และธนาคาร capacitor ในโรงงานผลิต

• โครงการพลังงานที่สามารถปรับปรุงได้: รับประกันการเชื่อมต่อกับเครือข่ายที่ปลอดภัยและการคุ้มครองสําหรับสถานีปรับปรุงอากาศและระบบเก็บพลังงานแสงอาทิตย์

• อาคารพาณิชย์: ติดตั้งในห้องเครื่องปรับไฟฟ้าภายในอาคารสํานักงานสูง, โรงพยาบาล, และตลาดขนาดใหญ่

• การทําเหมืองแร่และโลหะ: ทนกับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ด้วยการออกแบบเครื่องกลที่แข็งแกร่งและผลงานการสกัดระยะว่างที่มั่นคง

ลักษณะสําคัญ:

• เทคโนโลยีการสกัดระยะว่าง: รับประกันการดับวงศ์อย่างรวดเร็วด้วยการบดสนิทอย่างน้อย, ขยายอายุการใช้งานและลดความถี่ในการบํารุงรักษา

• ความน่าเชื่อถือในการกันความร้อนสูง: สามารถทนต่อแรงกระแทกไฟฟ้าระดับ 75kV (12kV) และ 125kV (24kV) ให้ความคุ้มกันอย่างแข็งแรงต่อการกระแทกไฟฟ้าและการกระแทกไฟฟ้า

• ผลงานทางกลที่มั่นคง: ความเร็วการเปิดเฉลี่ย 09~1.3 m/s (12kV) และ 1.1~1.6 m/s (24kV) รับประกันความปลอดภัยจากความผิดพลาดที่น่าเชื่อถือในสภาพที่รุนแรง

• การสร้างที่ทนทาน: ออกแบบให้ใช้งานในอุณหภูมิภายในตั้งแต่ -15 °C ถึง +40 °C เหมาะสําหรับบริเวณภูมิอากาศที่หลากหลาย

• ความทนทานต่อแผ่นดินไหว: ได้รับการรับรองสําหรับบริเวณที่มีแผ่นดินไหวที่ต่ํากว่าเกรดที่ 8 โดยรับประกันความมั่นคงในการใช้งานในช่วงความวุ่นวายทางภูมิศาสตร์

• ระบบการทํางานที่ยืดหยุ่น: ระบบการทํางานที่ตั้งชื่อ O-0.3s-CO-180s-CO รองรับความต้องการในการปิดใหม่อย่างรวดเร็วเพื่อความมั่นคงของเครือข่าย

การสั่งซื้อและโลจิสติก
จํานวนการสั่งซื้อขั้นต่ํา: 5 ชุด
วิธีการบรรจุ: ปิดไว้บนพัลเลตไม้ที่ใช้งานหนัก พร้อมกับการบรรจุที่ป้องกันเพื่อป้องกันความเสียหายระหว่างการขนส่งทางบกและทางทะเล
สถานที่กําเนิด: จีน
เวลาจัดส่ง: ขึ้นอยู่กับปริมาณการสั่งซื้อจริงและตารางการผลิต. กรุณาติดต่อกับขายสําหรับการยืนยันเวลานํา
ราคาและการชําระเงิน: จะมีการเจรจาตามปริมาณการสั่งซื้อ, การปรับแต่งทางเทคนิค, และ Incoterms

การสนับสนุนทางเทคนิคและบริการหลังการขาย

• คําแนะนําการติดตั้ง: การช่วยเหลือทางเทคนิคในสถานที่หรือทางไกลสําหรับการติดตั้งและใช้งานอย่างถูกต้อง

• การวินิจฉัยความผิดพลาด: การสนับสนุนการแก้ไขปัญหาอย่างรวดเร็วผ่านการสื่อสารทางไกลหรือการเยี่ยมชมพื้นที่

• แนะนําการบํารุงรักษา: การวางแผนการบํารุงรักษาตามกําหนด เพื่อปรับปรุงผลงานของเครื่องตัดและขยายอายุการใช้งาน

• การฝึกอบรมผู้ใช้งาน: โปรแกรมฝึกอบรมที่กําหนดเองสําหรับทีมวิศวกรรมและการบํารุงรักษาของคุณ

• การติดตามทางไกล: การสนับสนุนการบูรณาการระบบติดตามสถานีไฟฟ้าไฟฟ้าไฟฟ้าดิจิตอล

• การซ่อมแซมและเปลี่ยนในสถานที่: บริการซ่อมแซมการตอบสนองอย่างรวดเร็วและการจัดหาอะไหล่แท้
