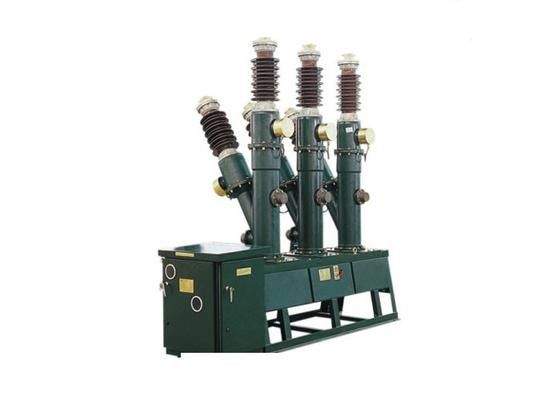

40.5KV Outdoor Frame - เครื่องตัดวงจรชนิด SF6 / เครื่องตัดวงจรอากาศความเร็วสูง
ภาพรวม
LW8-40.5 ประเภท AC นอก HV SF6เครื่องตัดวงจร เป็นเครื่องมือไฟฟ้า HV ในกลางแจ้ง แบบสามเฟส AC 50Hz ใช้ไม่เพียงเพื่อควบคุมและป้องกันระบบส่งและจําหน่ายไฟฟ้า 35kVแต่ยังสําหรับการเชื่อมต่อเครื่องตัดวงจรและเปิดและปิดธนาคาร capacitor, รวมทั้งสําหรับการวัดและการป้องกันเมื่อมันมีอุปกรณ์แปลงกระแส
เครื่องตัดวงจรนี้มีกลไกการทํางานแบบสปริง CT14 และมันตรงกับความต้องการของมาตรฐาน GB1984-89 และ IEC56
สถานที่ใช้งาน
a. ความสูงไม่เกิน 1000m
อุณหภูมิบริเวณ: -30oC - + 40oC ค่าเฉลี่ยของ 24H ไม่เกิน 35oC
c ความชื้นสัมพันธ์: ค่าเฉลี่ยรายวันไม่เกิน 95% ค่าเฉลี่ยรายเดือนไม่เกิน 90%
d. ความเร็วลม: ไม่เกิน 35km/s
e สภาพการติดเชื้อต้องเป็นชั้น III ระยะทางการคลานของกระโปรงโป๊เซลีนต้องอยู่ที่ 1050 mm (อัตราการคลานชื่อไม่ต่ํากว่า 25 mm/kV)
f) อากาศภายใน ควรไม่ให้มีวัสดุที่เผาไหม้ ความอันตรายจากการระเบิด ธาตุเคมีที่รุนแรง และการสั่นแรง
ตารางที่ 1
| ไม่ ไม่ | รายการ | หน่วย | ปริมาตร | |
| 1 | ความดันเฉพาะ | kV | 40.5 | |
| 2 | ระดับความละเอียด | อัตราความถี่ของพลังงาน 1 นาที ทนความกระชับ | kV | 185/215 ((หัก) |
| ไฟฟ้ากระแทก ทนความกระตุ้น | 95/118 ((หัก) | |||
| 3 | ปัจจุบัน | A | 2000 | |
| 4 | ความทนทานทางกล | เวลา | 5000 | |
| 5 | ความดันนามของก๊าซ SF6 ((ความดัน 20oC) | Mpa | 0.45 | |
| 6 | ความดันล็อค (20oC ความดันเมตร) | Mpa | 0.40 | |
| 7 | อุณหภูมิภายในที่ต่ําสุด | oC | - 30 | |
| 8 | ไฟฟ้าตัดวงจรสั้น | kA | 31.5 | |
| 9 | อัตราการตัดสายสั้น | kA | 80 | |
| 10 | ระยะเวลาขนาดเล็กทนกระแส ((กระแสความร้อน) | kA | 31.5 | |
| 11 | ความสูงสูงสุดที่ระบุทนต่อกระแส ((กระแสไดนามิก) | kA | 80 | |
| 12 | ปริมาณไฟฟ้าแยกระยะ | kA | 7.9 | |
| 13 | ระยะเวลาการหักของกระแสการหักวงจรสั้นระดับ: | เวลา | 16 | |
| 14 | เวลาปิด | s | ≤0.1 | |
| 15 | เวลาเปิด | s | ≤0.06 | |
| 16 | ลําดับการดําเนินงาน | O-0.3s-CO-180s-CO | ||
| 17 | ปริมาณการตัด/เปิดชื่อของกลุ่มตัวประกอบหน่วยเดียว | A | 400 | |
| 18 | เวลาสุดท้ายของกระแสวงจรสั้น | s | 4 | |
| 19 | อัตราการรั่วไหลของ SF6 (ต่อปี) | ≤ 1 | ||
| 20 | ความชื้น ปริมาณของก๊าซ SF6 ((20oC) | ปม ((v/v) | ≤ 150 | |
| 21 | ความดันการทํางานตั้งค่าของกลไกการทํางานของสปริง | |||
| ความดันของโค้ลปิดและเปิด | V | AC 220, 380 กรุงเทพมหานคร48110 220 |
||
| ความตึงของมอเตอร์เก็บพลังงาน | V | AC 220 DC 220 |
||
| 22 | น้ําหนักของก๊าซ SF6 | กก | 8 | |
| 23 | น้ําหนักของเครื่องตัดวงจร (รวมถึงกลไกการทํางาน) | กก | 1400 | |
ตาราง 2
| ไม่ ไม่ | รายการ | หน่วย | ความต้องการทางเทคนิค | สภาพการทดสอบและวิธีการ |
| 1 | การเดินทางของสิ่งเคลื่อนไหวที่ติดต่อ | mm | 95±2 | การวัดการเดินทางของตัวเคลื่อนย้ายที่สัมผัส |
| 2 | ระยะว่างระหว่างจุดติดต่อ | mm | 605±15 | การวัดระยะว่างระหว่างเครื่องเคลื่อนย้ายและเครื่องติดต่อคงที่ ดูภาพ 12a |
| 3 | อิสินโครโนมี่เปิด 3 ขั้นตอน | ms | ≤3 | การวัดความแตกต่างระหว่างระยะระยะขั้วระหว่างเคลื่อนย้ายและติดต่อคงที่ |
| 4 | อิสินโครโนมี่ปิด 3 ขั้นตอน | ms | ≤2 | การวัดความแตกต่างระหว่างระยะทางของขั้วระหว่างการสัมผัสที่เคลื่อนไหวและที่มั่นคง ดูภาพ 15 |
| 5 | ความต้านทานของวงจรหลัก | μΩ | ≤ 120 | การวัดวิธีการลดความแรงดันแบบ DC, วางใน 100A |
| 6 | ความเร็วในขณะที่สัมผัส | m/s | 3.2±02 | ความดันเฉพาะตัวและวิธีการวัด ดูภาพ 14 |
| 7 | ความเร็วในขณะของการตัดต่อ | m/s | 30.4±0.2 | ความแรงดันชื่อและวิธีการวัดอ้างอิงจากภาพ 15 |
| 8 | การทําอาหาร | mm | 10+0.5 -01 | อ้างอิงไปยังภาพ 6 ภายใต้สถานะการปิด |
| 9 | การจัดตั้งช่องว่างของ อาหาร | mm | 1-2 | อ้างอิงไปยังภาพ 6 ภายใต้สถานะการปิด |
| 10 | การชําระค่าบริการบางส่วน 40.5kV 25.7kV |
PC | 20 | ณ ความดันแก๊สระดับ, ใช้เครื่องมือบางส่วนที่จะใส่ 40.5kV ระหว่างสายออกสองสําหรับ 1 นาที, จากนั้นลดลง 25.7kV ทันที |
| PC | 10 |
